Je vous donne ici les écrans de paramétrage les plus importants pour la qualité d'écoute, attention je suis en conduite anglaise, donc il vous faudra inverser certaines valeurs. Le fader a été ramené à 12 présentemment. PioneerFaderBal.jpg PioneerNivHP.jpg PioneerAlignementTempo.jpg PioneerCOupureSu...

les moyens mis à disposition des passagers (mais aussi utile pour le pilote)
Le clavier replié, rentre sans problèmes la boîte à gants, compatible avec les trois OS : Androïd, WIndows, IOS

Le harnais côté Metra, récepteur de caméra et fils alimentant le bloc GPS/Nexus HarnaisMetraPlusCamera.jpg Le harnais côté prise Mazda, commandes au volant, filtres RCA et prises RCA, connecteur Pioneer et toutes les connexions intermédiaires incluant les soudures et les connecteurs rapides HarnaisS...

bypass côté face côté pile

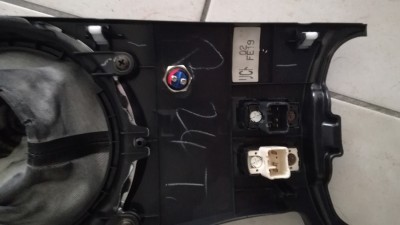

Installation de l'interrupteur sur la console du levier de vitesse. C'est quand même plus propre que de le laisser pendouiller sous le tableau de bord

Tablette Nexus dans son logement à l'origine. On ne va garder que le câble d'alimentation et déconnecter le jack 3.5 mm pour garder la Nexus indépendante de l'autoradio. NexusDsLogement.jpg On voit ici la barette qui reprend le on/off le volume moins et le volume plus puis le reset (prévu mais non o...

Boitier GPS démonté

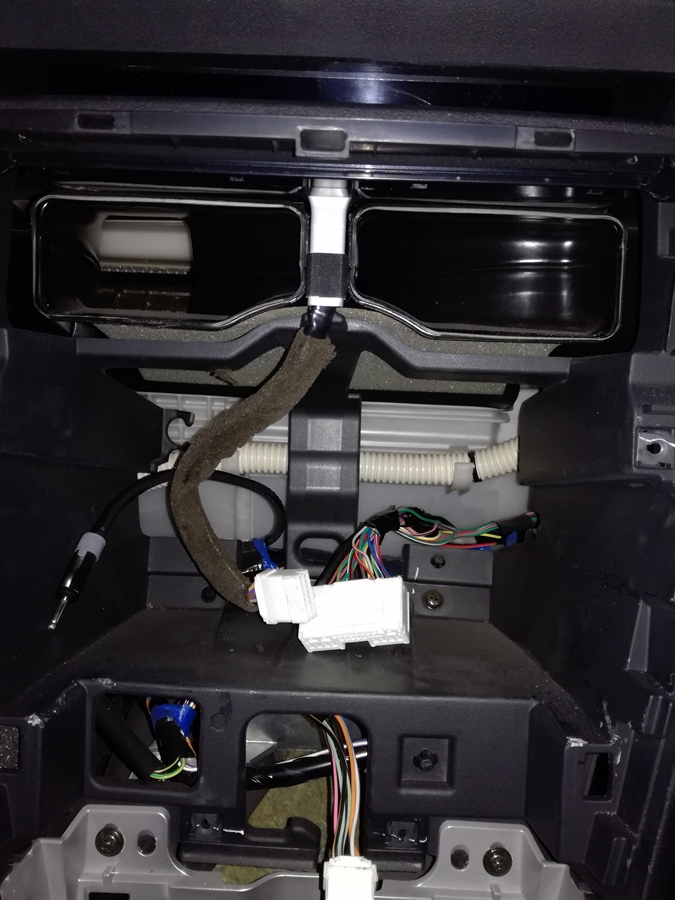

emplacement vide de l'autoradio Emplacement fraisé

le pin à récupérer sur le connecteur femelle qui se connecte au faisceau Mazda (le connecteur Metra Axxess pour moi car inutilisé). Il faut prendre le fil dans sa longueur derrière le connecteur et tirer. Ensuite il faut redresser le picot (l'ergot) qui a été écrasé lorsque vous avez arrachez le pin...

l'étiquettage, en sortie de boitier Metra Axxess, pour chacun des faisceaux sortants (1 entrant et 4 sortants, détresse, lcd, fan et tempérture), ne pas intervertir les 2 derniers, le fan sort à gauche et le temp sort à droite de chaque côté de l'autoradio lorsque vous encastrez le bloc autoradio da...

le boitier Metra Axxess qui gère toute la clim et les feux de détresse.

Voici à quoi ressemble le connecteur que je n'ai pas utilisé comme harnais principal mais sachez que celui-ci comprend TOUS les pins d'origine et donc pas de manipulation à la noix pour se connecteur au harnais mâle Mazda qui arrive dans la baie d'autoradio

Voici à quoi ressemble une antenne DAB, ça c'était la première antenne DAB avec le mauvais connecteur

Pas encore installée car je cherche encore où je vais le placer :
la double prise din. Peut être dans le deuxième compartiment rangement à l'arrière avec un 12V permanent si possible.
Ca sera aussi utile pour les passagers :

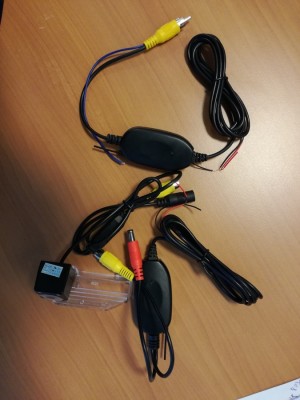

La caméra de recul en 2.4 Gz avec sa partie émetteur (en haut) à plugger dans l'autoradio et la partie caméra proprement dite avec son émetteur et alimentation séparée. Ca commence à faire du monde

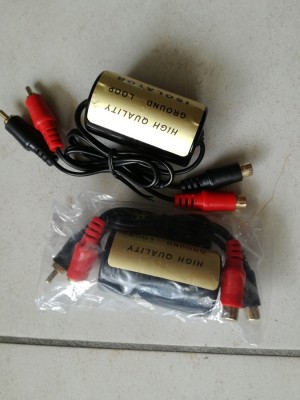

Les filtres RCA. Ils prennent de la place, mais AUCUN problème de parasite, crachotement etc ... Et je n'ai pas fait de prise de masse différenciée, je n'utilise que le connecteur Metra d'arrivée.

Ca aussi indispensable

Un truc pas cher qui aide bien

Petite pochette de matériel, il vous faut 4 RCA femelles, du fil, et aussi quelques connecteurs mâle/femelle,les connecteurs que vous voyez en bleu sur la photo vous oublié c'est de la m...... soudez, soudez mes frères !!!

Le connecteur rapide miracle qui existe en 5 et 3 fils. Le truc qui m'a sauvé un temps fou. OUi j'ai fait aussi pas mal de soudure. Mais des fois j'ai 5 connexions et je recommande pas de tout souder dès le début, par exemple là ma caméra de recul ne fonctionne plus car je l'ai sortie des connecteur...
