DIY - Montage AUXMOD et réparation de l'autoradio

[aurel666]

Ce DIY détaille comment monter un Auxmod sur l'autoradio de la 8. Il détaille aussi la manière dont je l'ai réparé après un problème de montage.

Présentation de l'Auxmod :
L'Auxmod est une carte électronique à pluger sur l'autoradio pour créer une entrée auxiliaire à l'autoradio.
Celle-ci est à intégrer sous l'autoradio à la place de l'emplacement réservé pour le lecteur MD ou K7.
Site : http://www.sylfex.com/products/AuxMod/

Montage :
Le montage est très simple. La seule difficulté est pour défaire le connecteur de commande de la climatisation.
Je me suis inspiré de ce tuto pour sortir l'autoradio de la voiture :
http://www.whatsmyip.org/ipodrx8/

Attention! : Respectez la consigne qui est indiquée dans la notice de l'Auxmod, débranchez la batterie avant le montage

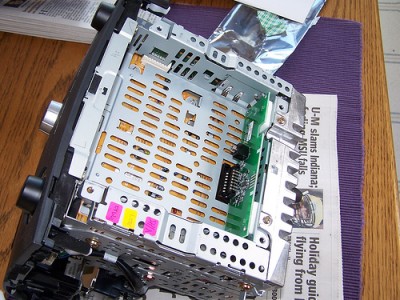

Photo de l'autoradio vu de dessus avec l'Auxmod :
(c'est sur une mazda 3 mais j'ai oublié de le prendre en photo )

Rappel de ma mésaventure :
http://www.rx8france.com/forum/viewtopi ... &start=160

• Je n'ai pas respecté la consigne et j'ai tenté l'installation sous tension
• Et après installation de l'Auxmod sur mon autoradio celui-ci ne fonctionnait plus : plus d'écran plus rien...
• Après test, les fusibles de la voiture étaient ok

Cause probable :
En voulant placer l'Auxmod, j'ai ripé sur le connecteur et je pense que j'ai créé un défaut électrique entre plusieurs pins du connecteur. Ce défaut a créé une surintensité qui a cramé un fusible en interne de la carte électronique de l'autoradio (repère F01 qui est une petite piste sur la carte). Celui-ci a cramé avant les fusibles de la voiture (la sélectivité....)

Détail du sauvetage :
Tuto détaillant les étapes pour démonter l'autoradio (et oui c'est le même... ):
http://www.whatsmyip.org/ipodrx8/

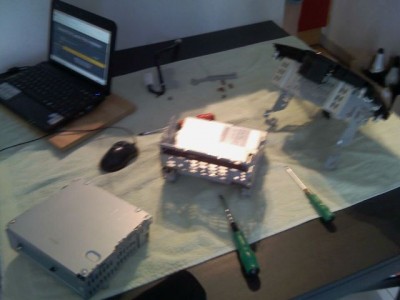

J'ai sorti l'autoradio :

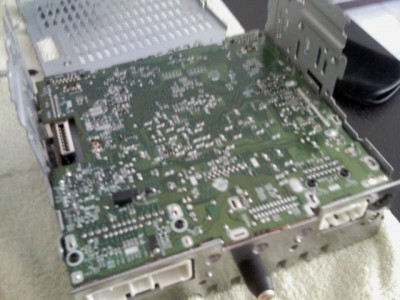

J'ai sorti la carte principale :

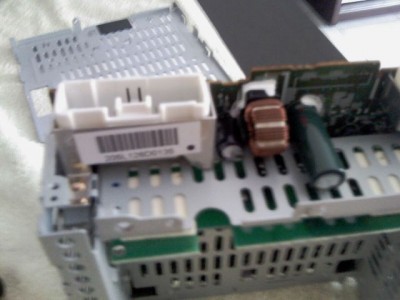

Vue sur la partie "alimentation de la carte" :

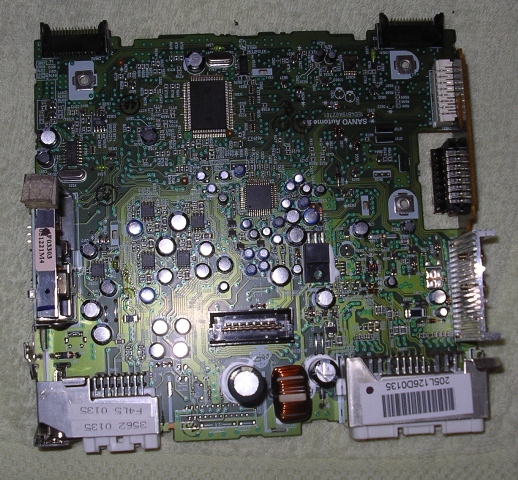

Vue sur la carte côté composants :

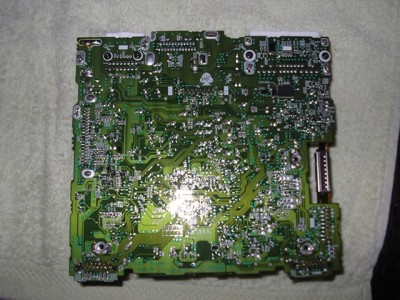

Vue sur la carte côté soudures :

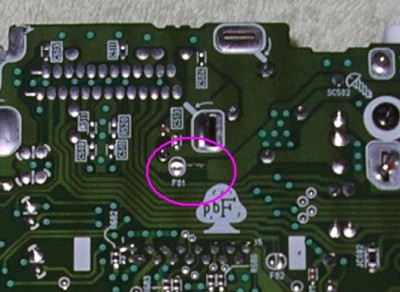

Zoom sur la piste cramée :

J'ai soudé un strap sur la piste

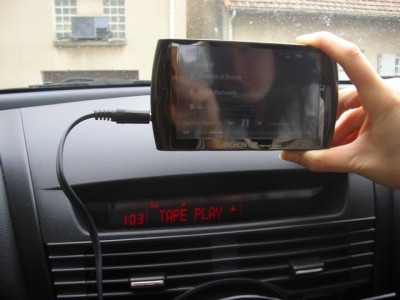

J'ai tout remonté et voici le résultat :

Maintenant tout est rentré de l'ordre, mais je me suis fait un gros coup de stress quand même

[evilspoon]

c'est quoi un strap ?

[aurel666]

c'est quoi un strap ?

C'est un pont entre deux pistes sur une carte. Habituellement ça sert à passer par dessus une autre piste.

Pour le faire j'ai soudé un petit conducteur (habituellement on utilise une patte coupé d'un autre composant comme une résistance ou diode) entre les deux parties de la piste cramée.

[toubix]

salut aurel666

moi j'ai un souci aussi, j'ai le composant entouré en rouge qui est fendu, je ne vois plus rien de ce qui est marqué dessus, si tu as une bonne photo, peut me dire si tu vois des références dessus.

Merci pour le topic et merci pour l'info.

[aurel666]

Je suis désolé, mais ma photo est trop de mauvaise qualité pour qu'on puisse lire quelque chose dessus.

Vu la gueule du truc on dirait un composant de puissance style diode ou régulateur

Mon avis à ce sujet :

• c'est un composant cms donc tu auras du mal a à lire dessus (normalement quand c'est pas souder par une machine, c'est fait sous une grosse loupe pour voir ce que tu fais : déplacer des petits rectangle de 2mm sur 1mm)
• Mes si tu trouve la référence, il te sera difficile de l'acheter
  - c'est vendu en rouleau de 200
  - tu peux essayer les sites des fabricants qui envoient des échantillons gratos des fois

Il faudrait récupérer les schémas de la carte. Peut être que le gars qui fait l'Auxmod les a en se possession.

Il ne marche plus du tout ton autoradio?

Bon courage à toi

[toubix]

ba en fait le bloc cd n'est plus alimenté

en mode recherche pour les composant c'est good pas de problème à ce niveau j'ai des fournisseurs.

[aurel666]

le reste de l'autoradio marche?

[toubix]

oui tout fonctionne, en fait j'ai fais le con, le chargeur merdait, donc j'ai décidé de le démonté....;sans débranché la batterie!!!! quel c****n

et quand j'ai tout démonté, j'ai échappé de mes mains le chargeur et le contour en métal est venu toucher ce composant qui a immédiatement claqué et une petite partie s'est détachée.

[aurel666]

c'est con ça...

tu remarqueras que mon pb d'autoradio est arrivé avec les mêmes causes

[toubix]

oui c'est claire faut-y être con quand même.

[evilspoon]

coups de pas de bol aussi pareque lors du branchement de mon auxmod, j'ai rien débranché à part l'autoradio...ce qui reviens à débrancher la batterie...

[aurel666]

On ne m'y prendra plus!

[Kotetsu]

c'est quoi un strap ?

C'est un pont entre deux pistes sur une carte. Habituellement ça sert à passer par dessus une autre piste.

Pour le faire j'ai soudé un petit conducteur (habituellement on utilise une patte coupé d'un autre composant comme une résistance ou diode) entre les deux parties de la piste cramée.

Rhaaa que de souvenirs... J'ai fait une formation d'éléctronicien à la base... Bien vu le dépannage de ta carte.

[aurel666]

merci,

mais j'ai eu de la chance que ça soit qu'une simple piste cramée

[Greg-25]

salut aurel666

moi j'ai un souci aussi, j'ai le composant entouré en rouge qui est fendu, je ne vois plus rien de ce qui est marqué dessus, si tu as une bonne photo, peut me dire si tu vois des références dessus.

Merci pour le topic et merci pour l'info.

Slt Toubix, je viens de démonter le mien, car quand j' appuis sur la touche CD rien ne se passe, je suis perdu , j' en ai profité pour regarder ton composant il y a marqué dessus BEQT voila si ça peut t'aider

[toubix]

Merci pour l'info, c'est sympa, il est pénible cet autoradio.

[Fouch]

Bonjour,

Savez vous où est ce que je peux trouver un AUX-MOD ? Apparement il n'est plus en vente sur http://www.sylfex.com/products/AuxMod/.

Merci !

@+

[aurel666]

Bonjour,

Savez vous où est ce que je peux trouver un AUX-MOD ? Apparement il n'est plus en vente sur http://www.sylfex.com/products/AuxMod/.

Merci !

@+

En fait l'Auxmod se vend que sur ce site par le type qui le fabrique.
C'est une production quasi artisanale donc je crois qu'il attend d'avoir de la demande avant d'en faire d'autre.
Quand nous avons acheté les nôtres fin 2009, ils n'étaient pas dispos tout de suite, mais un jour ils l'ont été et on s'est tous rué dessus.

Tu peux peux être en trouvé sur ebay mais c'est peu probable.

[Fouch]

Merci pour ces infos.

J ai pas trouvé sur Ebay ni sur le bon coin . Je vais contacter le site sylfex et on verra bien.

@+

[Xander]

c'est quoi un strap ?

C'est un pont entre deux pistes sur une carte. Habituellement ça sert à passer par dessus une autre piste.

Pour le faire j'ai soudé un petit conducteur (habituellement on utilise une patte coupé d'un autre composant comme une résistance ou diode) entre les deux parties de la piste cramée.

Hello hello

bon, meme pépin que toi... Prochaine fois promis je passe le fofo en revue

J'ai tenté le branchement d'un lecteur mp3 type xcar link. Puis pouf, plus rien....

J'ai donc suivi ton tuto et démonté l'autoradio pour voir. Exactement la meme piste cramée !!

N'etant pas du tout connaisseur, peux-tu m'en dire un peu plus sur la maniere dont tu a réalisé ton "strap" ?

Merci d'avance
