hello à tous

après le montage des ailettes Mazda ....
après l'installation du kit piano black commandé aux US ....
après l'installation de feux leds AV/AR pris chez Rx8strakes ...
après le montage d'un silencieux XsPower (thanks Tsar) ...
après le montage des ressorts courts Tein S-Tech ...

je me lance dans l'installation d'une tablette intégrée dans le tableau de bord
Pour rappel, la 40th anniversaire ne dispose pas d'écran GPS retractable.

Etape 1 :
j'ai acheté l'Auxmod sur le net. J'ai démonté toute la console centrale, la radio et le haut du tableau de bord.

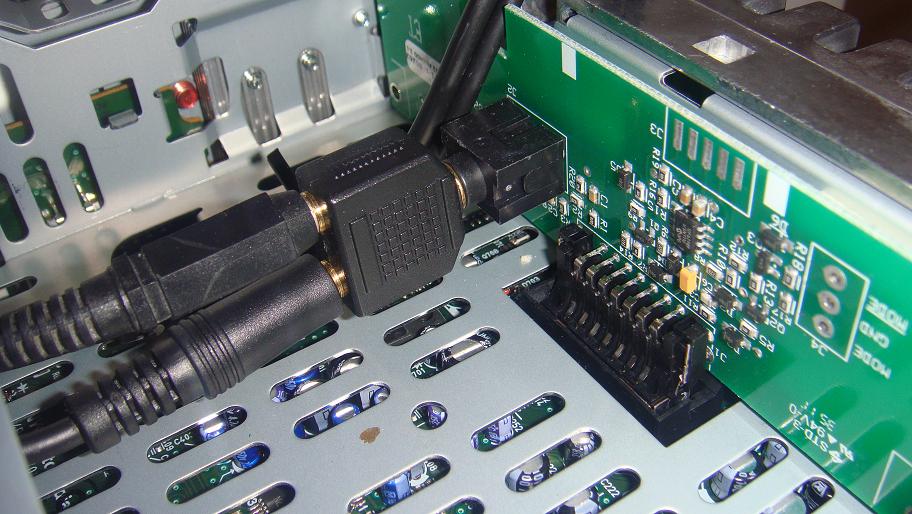

Montage de l'Auxmod réalisé sans pb sur l'autoradio d'origine. J'y ai adjoint un doubleur de jack 3.5mm, histoire d'avoir 2 entrées auxiliaire : 1 pour la tablette et une pour un ipod que je mettrait dans la boite à gant.

Etape 2 :
j'ai recupéré un système GPS Rx8 (merci rnobx67). Ecran HS, retroéclairage des boutons HS mais motorisation OK
L'écran, pas grave.. il sera remplacé par la tablette
Le retroéclairage des boutons en fonction de la commande des phares, fait chier... je vais essayer de bidouiller un truc !
Maintenant, je dois tirer tous les câbles nécessaires et les amener un haut du tableau de bord.

Etapes à suivre :

• choisir la tablette qui va bien (environ 7 pouces)
• intégrer la tablette dans le système de motorisation en gardant les cartes électroniques qui gére le moteur de rotation de l'écran
• recorder tout le bordel, y compris le système d'analyse OBD en bluetooth

je vais essayer de mettre régulièrement des photos de tout ca

a+
niakous

[jmi]

j'aime.
bravo pour ton travail.
deux chose n’hésite pas a mettre des photos, tous ne sont pas féru de modif mécanique, par contre le car pc plus d'un aime.
bonne continuation

[Blacktorn49000]

Hate de voir la Suite de ton projet

[Ashmodaj]

Pour le rétroéclairage des boutons, tu peux te repiquer sur l'allumage de l'allume cigare, c'est pas trop loin en plus. Si tu veux utiliser ton dédoubleur pour par exemple avoir le guidage du GPS de la tablette en même temps que la musique de l'IPOD, je suis pas sur que ça va bien marcher par contre
Et +8 avec jmi, on veut des photos par ici, surtout qu'il y en a pas des masses sur ta 8

[niakous]

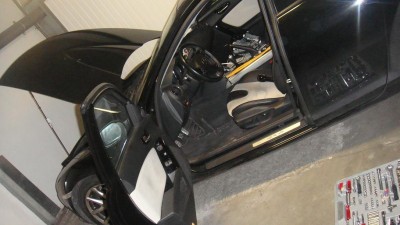

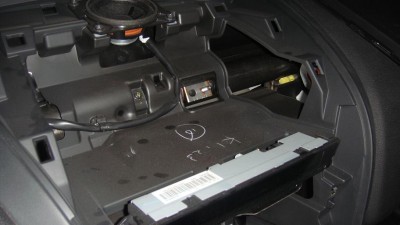

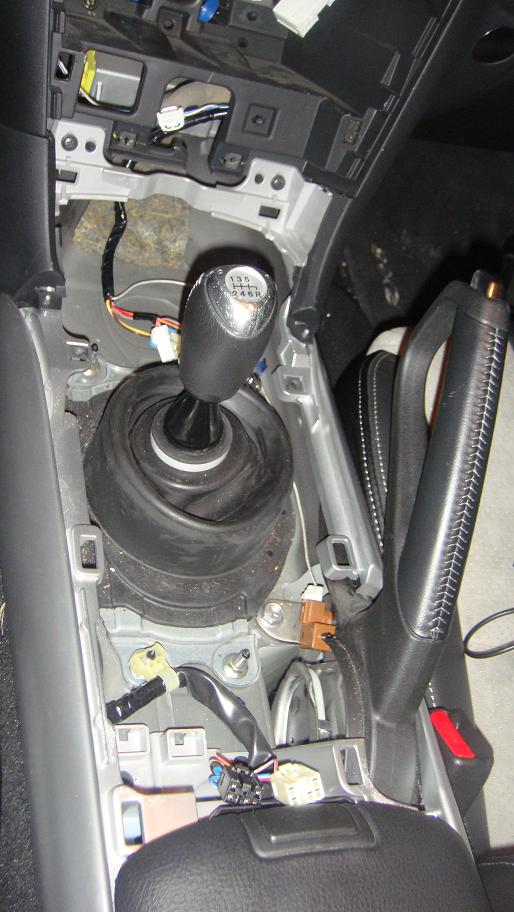

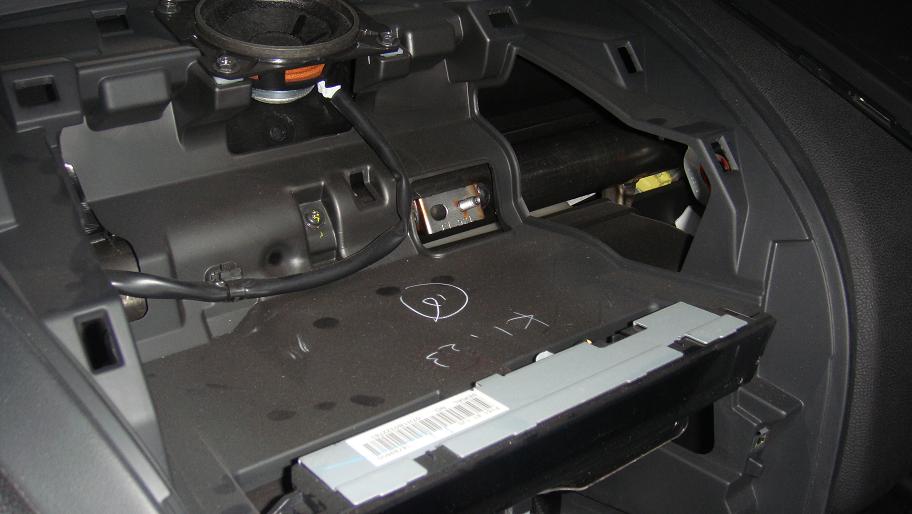

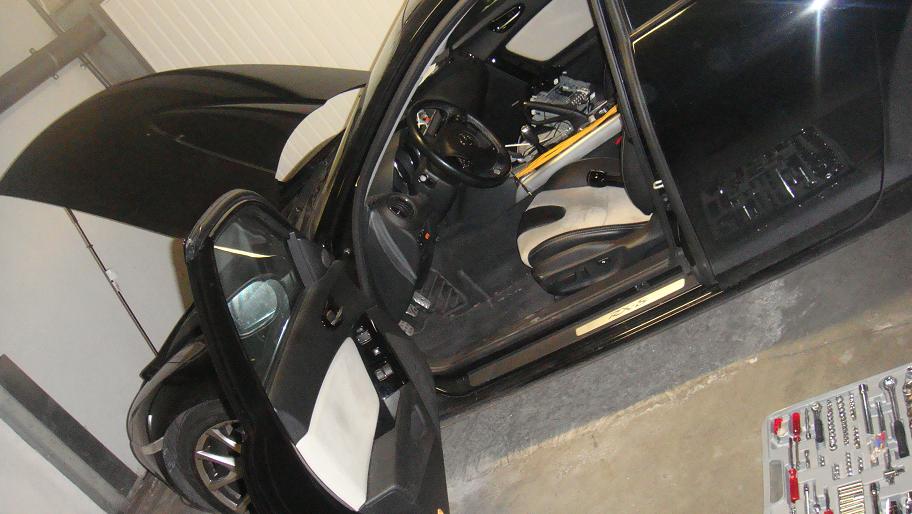

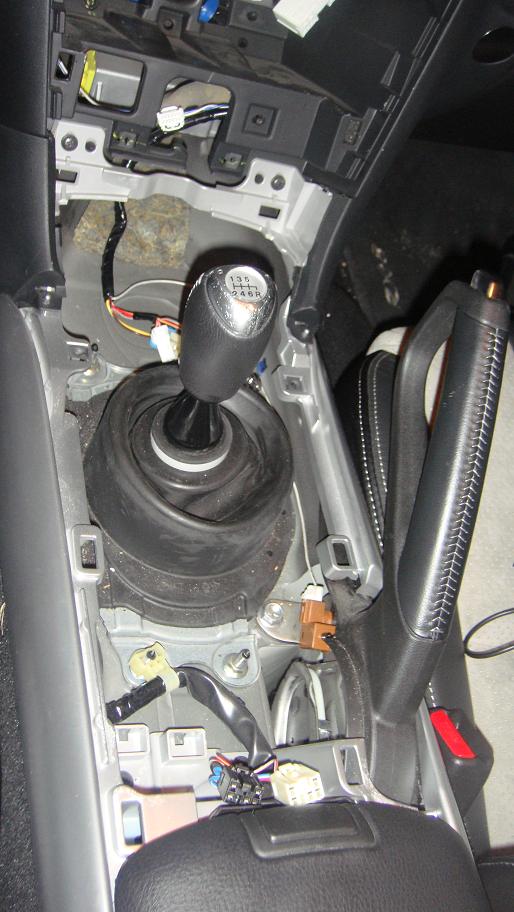

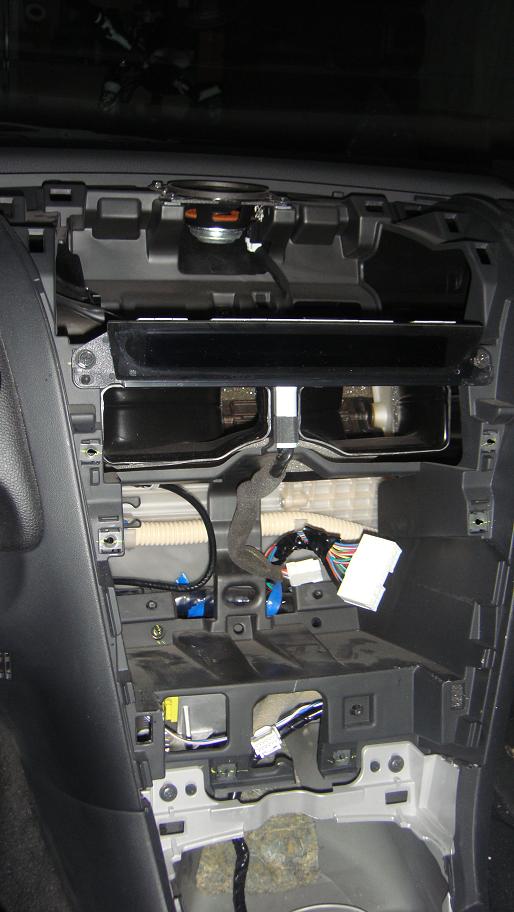

quelques photos un fois tout démonté :

pas de chance, pas de pré câblage V falloir tout faire

[niakous]

hier soir, dans le garage, séance de câblage du tableau de bord.
Objectif de la soirée : tirer tous les câbles jusqu'en haut du tableau de bord et remonter impérativement la radio. Bien, sans chauffage, ca pèle

c'est parti :

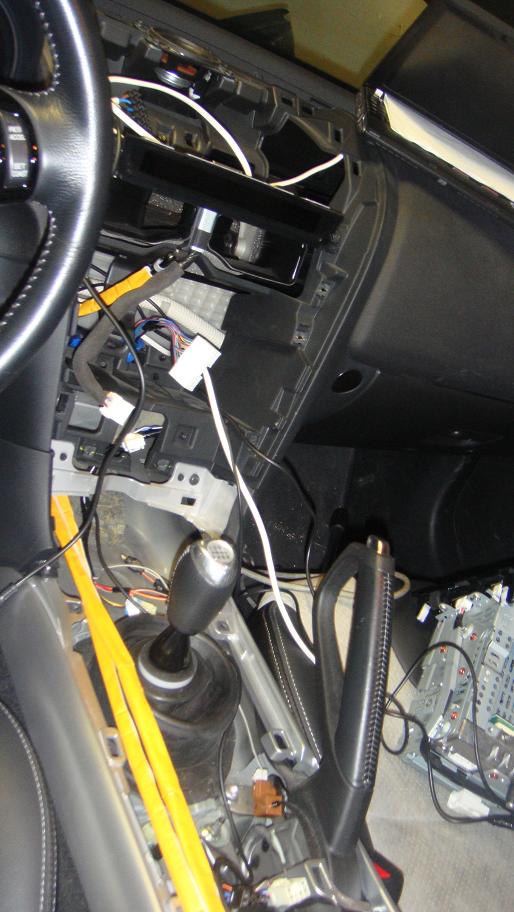

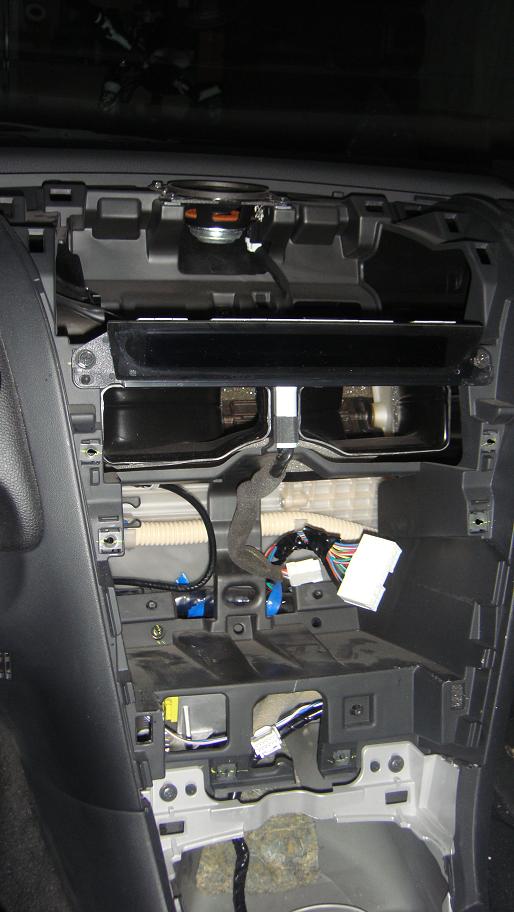

Résultat après 3 heures :

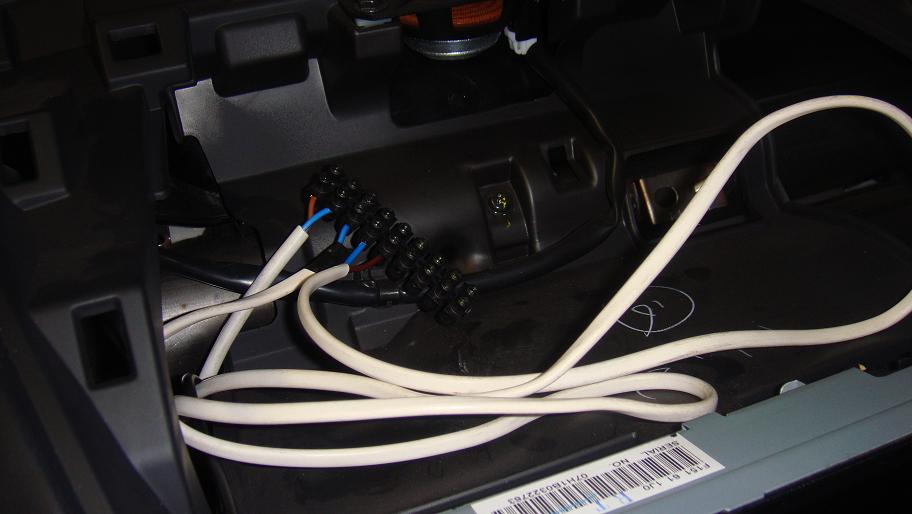

câblage dispo en haut :

• commande retroeclairage bouton
• masse
• 12V batterie
• 12V contact

Le domino, c'est du temporaire. Je mettrais ensuite un connecteur pour démonter facilement la partie tablette + moteur

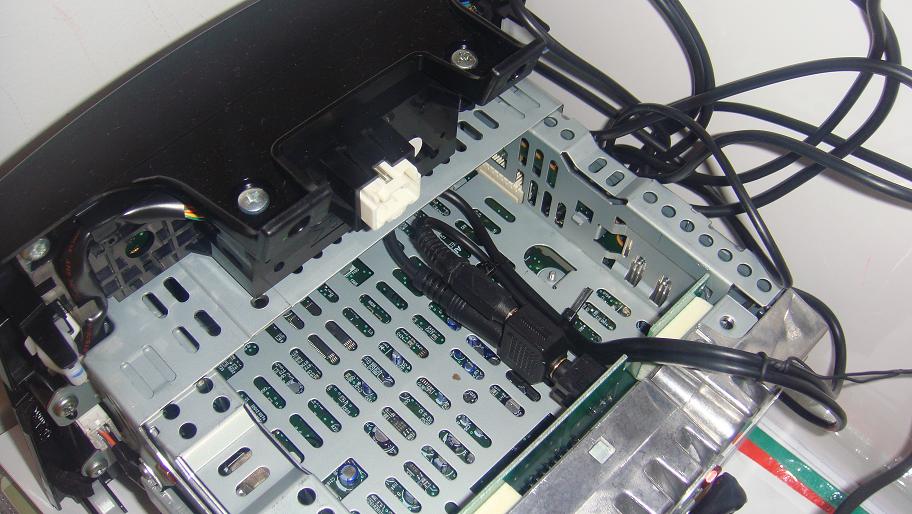

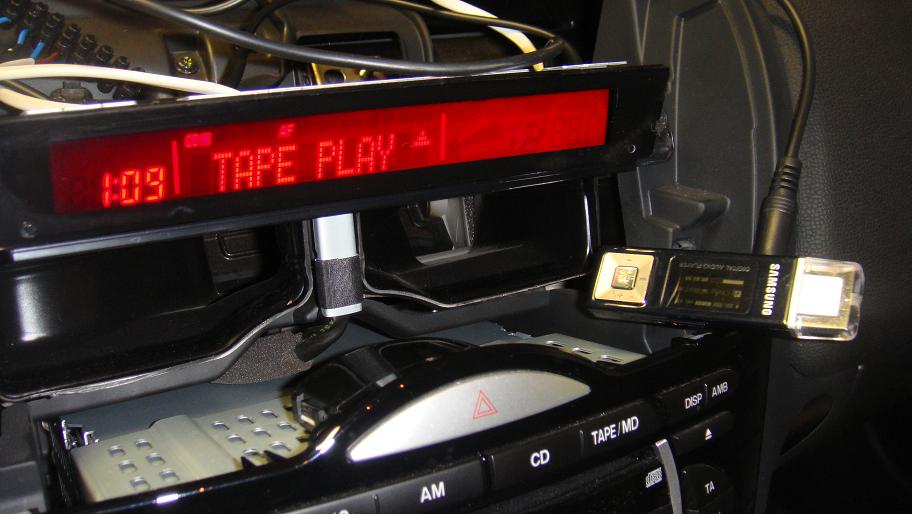

Auxmod fonctionnel et radio remontée :

Vive le chauffage

[ludosteo]

beau travail!!!

Je suis nostalgique du démontage de 8 en voyant ce topic moi!!!

[fabdesign]

beau travail....pas de domino....il n'y a rien de mieux pour mettre le feu a une voiture.....coooool du travail pour les pinpons....
bon courage pour le reste de l’installation du câblage....

[niakous]

beau travail....pas de domino....il n'y a rien de mieux pour mettre le feu a une voiture.....

pas de domino ?? pourquoi stp ?

[benybendebou]

Cette installation m’intéresse car j'y ai déjà penser, pour palier au GPS bien merdique. La tablette, servira donc pour TOUT, GPS, musique, vidéo, Torque, et why not téléphone...

Petite question d'ordre pratique. L'angle de vision depuis le siège permet de bien voir la tablette?

[aurel666]

beau travail....pas de domino....il n'y a rien de mieux pour mettre le feu a une voiture.....

pas de domino ?? pourquoi stp ?

Le domino ne permet pas de garantir un contact électrique sûr.
A la longue, avec le temps et les vibrations de conduite, les liaisons via domino peuvent se fatiguer.
Il y a moins de contact entre les fils, ça peut potentiellement créer un point chaud.

[niakous]

Cette installation m’intéresse car j'y ai déjà penser, pour palier au GPS bien merdique. La tablette, servira donc pour TOUT, GPS, musique, vidéo, Torque, et why not téléphone...

Petite question d'ordre pratique. L'angle de vision depuis le siège permet de bien voir la tablette?

Et oui, avec une tablette intégrée, cela permettra de tout avoir sans installer un pc dans le coffre

[niakous]

beau travail....pas de domino....il n'y a rien de mieux pour mettre le feu a une voiture.....

pas de domino ?? pourquoi stp ?

Le domino ne permet pas de garantir un contact électrique sûr.
A la longue, avec le temps et les vibrations de conduite, les liaisons via domino peuvent se fatiguer.
Il y a moins de contact entre les fils, ça peut potentiellement créer un point chaud.

Le pb, c est que je n' ai pas d' électricité dans mon garage (en appart)... Donc pas de fer a souder, ni de chauffeur thermique donc pas de soudure ni de manchon auto soudeur
Donc typiquement, pour faire une épissure sur une alimentation déjà existante, je n ai pas vraiment le choix....

[Ashmodaj]

Prends des connecteurs rapide, c'est facile à monter, sécurisé et tu peux facilement les déconnecter. Regarde sur radiospare par exemple, tu trouvera ton bonheur.

[Alex31]

cette install me fait penser à un accessoire fun :

[niakous]

hello,
cet après midi, reprise de tout le câblage pour enlever les dominos chez un pote avec de l'électricité dans le garage
au final, tout s'est bien passé sauf sur la partie illumination (éclairage du tableau de bord de nuit). J'ai cramé le fusible pendant les vérifications finales (et oui, le 12V s'est retrouvé sur la masse à cause de mon multi mètre de §£@à .... j'ai pris le fusible de l'anti brouillard arrière et ca re marche.
Les photos arriveront bientôt ...

du coup, j'ai mis des jacks alims un peu partout pour pouvoir démonter facilement les différents sous ensembles.
En haut du tableau de bord, j'ai donc une prise sub-d 9 avec :

• une masse alim
• 12V d'illumintaion (pour rétroéclairer les futurs boutons Open et Tilt
• 12V contact (nécessaire au fonctionnement du moteur du gps
• 12V batterie permanent
• 12V batterire permanent avec une commande ON/OFF (installation d'un interrupteur dans le cendrier). Ce 12V sera réservé à l'alim de la tablette. Comme ca, je pourrais choisir quand je charge sa batterie ou quand elle fonctionne dessus.

Côté audio, j'ai une prise jack en haut du tableau de bord pour la tablette et une prise femme dans le vide poche pour raccorder un autre lecteur mp3. Hyper discret.

par contre, ptite question : dans le cendrier, il y a une lumière côté gauche. Y a t il une lumière autour de l'allume cigare ? je n'en ai pas et je ne me rappelle plus comment c'est d'origine ....
merci

[frj83]

Sympa comme idée, j'attend de voir les photos, mais ça semble propres.
Pour ma part j'avais installer un CarPc sur mon ancien véhicule (mazda6) et la 8 (sauf si elle à le gis d'origine) je comptait en remettre un.
En revanche en fonction du résultat que tu a obtenu, je suivrais peut être tes idées.

Une question, la tablette démarre et ce coupe automatiquement en fonction du contact ou bien tu doit le faire appart de façon manuel ?

Edit:
Je ne sais pas si cela t'aidera (je ne pense pas) mais sur la 6 il y avait une lumière autour de l'allume cigare.

[Ashmodaj]

Tu as deux lumière oui : une dans le cendrier et une qui entoure l'allume cigare.

[jmi]

Le pb, c est que je n' ai pas d' électricité dans mon garage (en appart)... Donc pas de fer a souder, ni de chauffeur thermique donc pas de soudure ni de manchon auto soudeur
Donc typiquement, pour faire une épissure sur une alimentation déjà existante, je n ai pas vraiment le choix....[/quote]

a bon, ça fait 20 ans que je bosse avec ça...
http://www.conrad.fr/fer_a_souder_au_ga ... 204977_FAS
aller fait attention avec un verre d'eau...

[niakous]

trop fort jmi, je ne connais pas !
je vais le commander asap
