Ben tu te prends bien la tête. Moi j'ai gardé le CI. Collé au cul de la tablette et tt fonctionne comme à l'origine. Pour info ma 8 n'avait pas du tt de gps à l'origine
Contrôle de l'écran motorisé GPS sans GPS
- florentdu10
- Messages : 207
- Inscription : 14 oct. 2015, 06:30 AM
Re: Contrôle de l'écran motorisé GPS sans GPS
Peut être que je me prend la tête. Tu n'as pas de problème avec la recharge de ta tablette?
Re: Contrôle de l'écran motorisé GPS sans GPS
Bon j'avance tranquillement sur ce projet, pas forcément simple d'anticipé tous les aléa.
L'état d'avancement est le suivant:
- Contrôle de l'écran avec phase d’apprentissage OK mais
OK sur le principe à testé plus profondément surtout les cas d'anomalie et avec le montage complet pour la tension moteur
Fonction ouvert fermé, avec apprentissage des 3 positions, 3 tilt intermédiaire
Enregistrement des valeurs a la coupure du contact et retour a cette valeur a la remise du contact
Possibilité d'inversé les boutons tilt et open (car je sais toujours pas qui est ou...)
- Contrôle de l'alimentation du montage[/u] OK
Alimentation initial via le + après contact
S’alimente via le + permanent
Détecte la coupure du + après contact demande la fermeture de l'écran si la coupure dure plus de 5s puis coupe tous (pas de consommation
parasite) après une temporisation réglable de 0 à 4min ou pas de coupure (donc conso permanente)
- Pilotage pour une autre source extérieur Work in progress
Alimenté en 12V un autre circuit
Faire une demande d’arrêt au système extérieur libre de potentiel
Reste a faire une partie pilotage via Bluetooth (optionnel et pas pour mon usage prévu mais ne sera pas dev si pas de demande):
- envoie d'une commande lors que l'écran est fermé
- réception de commande pour alimenté ou non la source externe (gestion de la batterie d'une tablette)
Re: Contrôle de l'écran motorisé GPS sans GPS
Hello...toujours en cour ?
Re: Contrôle de l'écran motorisé GPS sans GPS
Oui toujours,
Mais mon nouveau taff m'occupe pas mal en ce moment.
Re: Contrôle de l'écran motorisé GPS sans GPS
Tu veux que je te sponsorise ?
Donne ton mail je te fais un virement paypal lol
231 Galaxy Grey, kit sohn, filtre K&N avec boîte à air décloisonnée,démarreur N3Z1,200cell toyosport
Re: Contrôle de l'écran motorisé GPS sans GPS
Adam67 a écrit :Tu veux que je te sponsorise ?
Donne ton mail je te fais un virement paypal lol
a partir de 500€ la semaine je prend des RTT pour vous le faire... mais dans les semaines a venir (juillet/aout) le planing est moins chargé je pense avancé.
Re: Contrôle de l'écran motorisé GPS sans GPS
J'ai bien travailler cette semaine sur la réalisation du circuit. J'espère une 1er version final pour Octobre/Novembre.

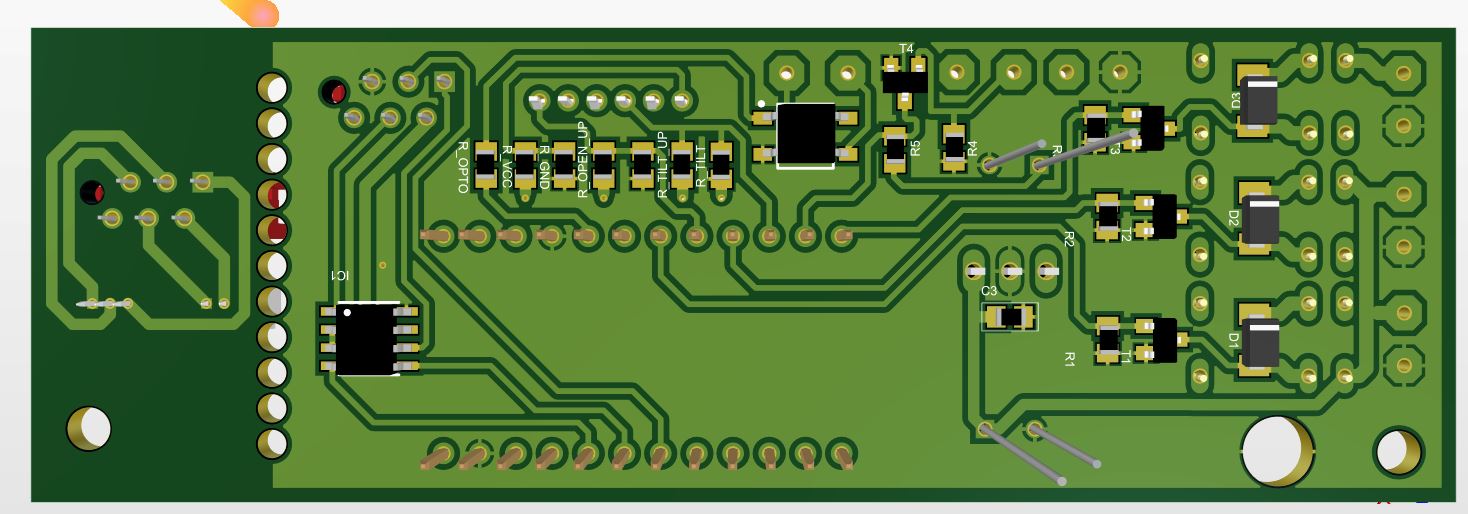

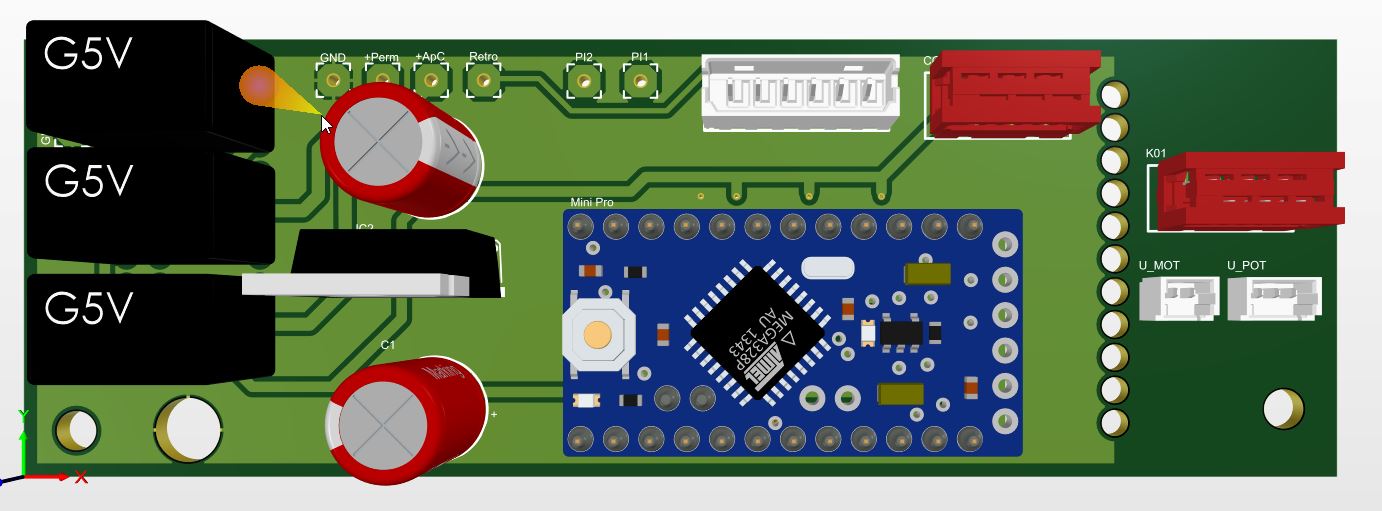

Le circuit comprendra:
- La gestion de son alimentation (commutation entre + batterie et + après contact)
- La gestion d'une alimentation extérieur (celle pour le Raspberry Pi) qui suivra l'alimentation du montage.
- La gestion de l’alimentation de l'écran (pour l'éteindre en position fermer) qui sera programmé pour coupé l'alimentation de l'écran LCD lorsque celui ci est en position ferme.
- La gestion d'une information d’arrêt au système info (Raspberry Pi a 99%)
- L'alimentation pour les relais et le moteur de l'écran
- La gestion du moteur et des boutons avec le rétro éclairage.
Les connecteurs du moteur, du potentiomètre de position et des boutons seront conservé a l'origine.
Le circuit sera coupable en 2 (une partie à coté du moteur et une fixe derrière le cache relier par une nappe souple.
Voilà @+
Re: Contrôle de l'écran motorisé GPS sans GPS
Re: Contrôle de l'écran motorisé GPS sans GPS
Re: Contrôle de l'écran motorisé GPS sans GPS
D’ici la fin de la semaine je passerai commande des circuits imprimé et tenterai l'assemblage d'un 1er prototype.
Après pour les intéresser on pourra parlé de coût (qui sera optimisé car a l'unité avec des composants non optimisé j'ose même pas dire le prix)
Il faudra optimisé le truc, mais je pense que ça devrai tournée autour de 20€ de composant.
Re: Contrôle de l'écran motorisé GPS sans GPS
Je lance donc un lot de 3 (soit 9 contrôleurs) donc si tous va bien 8 pourrons être vendu une fois la 1er finalisé;
Re: Contrôle de l'écran motorisé GPS sans GPS
![réfléchir :??:](./images/smilies/penser.gif)
Il ne faut pas avoir peur des chevaux sous le capot mais de l'âne derrière le volant.
Re: Contrôle de l'écran motorisé GPS sans GPS
![clin d'oeil ;)](./images/smilies/cligner.gif)
Beau travail
![clap clap :clap:](./images/smilies/clap.gif)
Re: Contrôle de l'écran motorisé GPS sans GPS
Re: Contrôle de l'écran motorisé GPS sans GPS
![sourit :D](./images/smilies/sourire.gif)
Re: Contrôle de l'écran motorisé GPS sans GPS
Re: Contrôle de l'écran motorisé GPS sans GPS
![content :)](./images/smilies/happy.gif)
En faisant une recherche hier soir je suis tombé sur un autre forum ou il parle de remplacé le GPS par une tablette au début du sujet méthode habituelle, découpe, collé la tablette scotché le circuit d'origine et au milieu:
![Image](http://i754.photobucket.com/albums/xx184/m4ximal/lcdpinout.jpg)

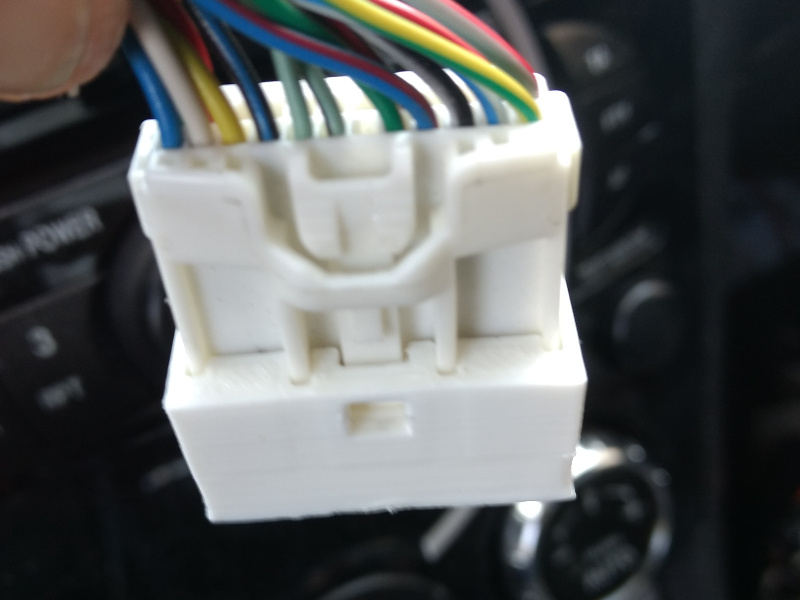

Ce qui correspond exactement au fils dont nous avons besoin pour mon montage. Je vais essayer de faire un connecteur adaptable pour se branché direct du coup, ça évitera des modifications du faisceau ou de mettre des fils a l'arrache dans les trous.
lien de l'autre forum https://irishrotary.com/forum/index.php ... -nav-unit/
Re: Contrôle de l'écran motorisé GPS sans GPS
je vais ajusté un peu car ça manque un peu de jeu et les pin ne tombe pas tous a fait en face et les trous un peu gros. Mais ça rentre et ça ce clips
Edit 1: Envellope OK trou trop petit (plus de trou)
Edit 2: Trou repercer OK, pin d'un pin header OK
Ça sent bon le connecteur plug&play lol a condition que le schéma au dessus soit OK
Re: Contrôle de l'écran motorisé GPS sans GPS
J'ai testé entre la masse voiture et les pin, je retrouve bien le + permanent et le + après contact.
Pour ce qui est de l'éclairage j'ai plus de doute, mes mesure me donne une tension fixe 12V lorsque l'éclairage est actif et sur l'autre une tension variable de 0 a 10V et des poussière. je referai un test demain avec le connecteur dans le bon sens.
