RX8 "Interceptor" de Alex31

[JRGIGER]

Je sait pas

[Jean Jean]

beau travail Alex !!
Vous me donnez envie avec vos nanos les gars!!
Ce n'est pas toujours facile d'estimer la température de l huile avant de pouvoir ... "bip"

[Alex31]

je pose la question indépendamment du reste, car noyée dans la masse de photo :
Les sondes de temp et pression "aftermarket" donnent-elles toutes une valeur de signal uniforme ?
J'veux dire : j'ai mes sondes avec des pas US... si je prends des sondes avec un pas conventionnel, mes manos indiqueront-ils la même info pour une même temp / pression donnée par rapport à mes sondes avec pas US ??
Ainsi, je prendrais 3 nouvelles sondes, et je m'embête pas avec les plaques sandwich...
Par contre, si les sondes sont toutes différentes, alors j'opterais pour kit d'adaptateur

P.S : je ne considère pas les sondes CTN ou CTP (sens de variation du voltage du signal de la sonde)... juste la valeur du signal !
P.S 2 : pour les néophytes, le "pas" ici est la distance de crête à crête du filetage, mesurée parallèlement à l'axe.

[guizmo]

Alex , va voir par ici page 5 et 6

http://www.rx8france.com/forum/viewtopi ... s&start=80

j'espère que cela pourra t'aider

[Alex31]

oui, je l'avais lu ... mais la réponse à ma question n'y figure pas... on ne traite que du pas, et non des valeurs de sondes.
Concernant les pas, c'est un peu le bordel... c'est pour cela que je cherche l'alternative de remplacer les sondes, mais de garder mes manos...
Le tout, c'est que l'info affichée reste bonne, donc que la sonde soit la même (hormis le pas) que l'autre

Je garde ce lien en dernier recours, pour trouver les adaptateurs, une fois que j'aurais identifié le pas de mes sondes !
Merci quand même

[guizmo]

Je vois pas trop où est le souci, tes manos sont américains, tes sondes ont un pas NPT.

Et les adaptateurs vendus par les shop tuning du net sont en NPT

edit : suppression du site vu qu'il est plus cher bouboule

[evilspoon]

Clair que pour suivre Guizmo, je n'ai pas compris cette remarque:

- 6 manos direct import de chine -> les vis sont en pas américain, donc je trouve aucune plaque sandwitch

Sans compter que presque tout ce que l'on trouve...est en NPT
En gros, tu prend une plaque à 10 boules chez bouboulle-tuning.fr t'as du NPT

Ou alors, c'est pas de l'américain et pas du NPT

A savoir également que les NPT ne se vissent pas à fond, seuls 4 ou 5 filets sont pris.

[Alex31]

merki vous 2...

En fait, je me suis perdu dans les différents pas de vis... et trouvais qu'il était plus simple de carrément changer les sondes...
Mais avec ton lien guigui, c'est plus clair... faut juste que je trouve la bonne plaque sandwich, et c'est joué...

Bref, une fois que j'ai identifié mon pas, j'opterais pour cette solution.... Désolé, pas l'habitude des boutiques tuning

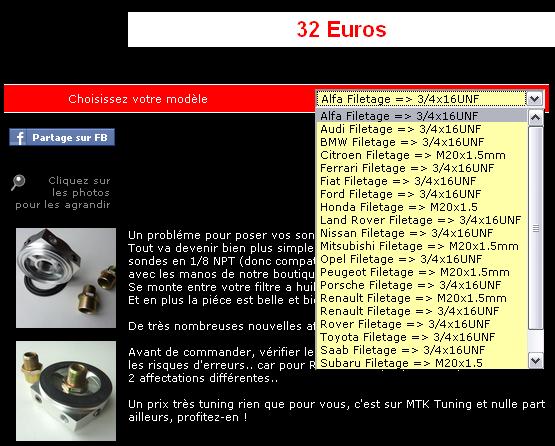

Par contre, Evilounet, ton lien est clair..mais bobo les yeux sur le choix, surtout quand on sait ce qu'on a :

[guizmo]

J'ai pas peut être pas tout compris, mais vu qu'il parle de manos US, le pas devrait être du même type
à moins que cela soit du U.N.C. et U.N.F. : Diamètres en Inches (pouces), pas en nombres de filets par pouce .

http://www.flat4ever.com/les-differents ... e56b2cae7&

Les sondes avec filetage en pas gaz se vissent aussi sur quelques filets, c'est pour avoir une meilleure étanchéité (avec du téflon).

[evilspoon]

Ouai, j'ai vu leur liste là et je n'ai pas compris non plus (heu si, voir dernière ligne)

L'idée et le but, c'est de connaitre la taille en NPT de tes sondes:
⅛, ¼, ⅜, ½, ¾, 1, 1¼, 1½, et 2 pouces.
A mon avis, c'est ou du 1/8 ou du 1/4 (tu vas me dire, RB, c'est du 3/8)

Tu ne peux pas te tromper.

Ensuite j'ai mis MTK, mais y'a d'autre shop hein
Ne pas se prendre la tête avec les U.N.C. et U.N.F.

Trouve la taille de tes sondes et contact les: ils se démerdent pour te proposer, si ils ont

Je suis presque sur que MTK fait la différentiation pour pour l'écrou de serrage centrale
les trous de sondes sont des 1/8NPT d'ailleurs là encore, je me demande si on peut trouver autre chose (sur une plaque standard comme celle-ci)

[Alex31]

bon, le soucis des pas de vis étant 'un peu' écarté, je bosse sur le nouveau design de mes manos
La "planche" des manos avant traitement est là : http://www.alnoss.info/media/rx8/manos/manos.jpg
1er a passer entre mes mains : le AirFlowMeter (Sonde de mélange : inutile sur la 8 car super stable... mais vu que je l'ai ^^)

Par l'instant, c'est simple : c'est du détourage au pixel..et vu que c'est scanné à 2000 ppp, ça fait pas mal de pixel à traiter
Le plus compliqué sera la retouche des échelles PSI -> Bar .... ça va m'occuper quelques soirs

[jmi]

c'est sympa, mais trois fois RX8 a la fin tu va savoir que tu en a une.
perso je mettrais plutot (pas le chien) l'indication de la fonction du mano...enfin comme dirait l'autre, c'est toi qui voit...

ps: brique reçue, et merci pour tout...

[Alex31]

ok pour la brique et le reste Mais c'est moi qui te remercie !!!

Par contre, tu entends quoi par "fonction du mano" ... car effectivement, je ne comptais pas répéter ce logo sur les 3

[jmi]

bin, huile/temp/pression, bref ce que c'est.

[Alex31]

bin, huile/temp/pression, bref ce que c'est.

haaaaaa... en gros, je le vire d'en bas et je le mets au centre.... c'est vrai que c'est plus lisible

[evilspoon]

Vectorise mon bon monsieur, ça bave peu

Si tu m'envoies le truc, je peux faire

[Alex31]

Bon, j'ai tout modif pour être en monochrome... avec transparence pour les valeurs

Bon là, c'est une version allégée (donc pixelisée) puisque compressé en gif...

[Alex31]

Evilounet !!! En fait, la vectorisation, ça sert à quoi ?

Pour éviter de t'embêter (et parce que j'aime bien me débrouiller), suis aller chercher sur le net, et suis tombé la dessus :
http://www.hyjoo.com/sujet-42606.html

Mais par contre, je vois pas du tout à quoi ça sert ...

[evilspoon]

Avec potoshop, tu travailles avec des pixels
Quand tu vectorises, tu travailles avec des segment de droite.

Si tu zoom sur un fichier vectorisé, tu ne verras jamais de pixels et tu pourras l'agrandir au maximum

Quand tu dois imprimer quelques chose, c'est souvent mieux de vectoriser: je ne pense pas que cela soit nécessaire dans ton cas (avec 2min de recule).
Par contre, là, je suis assez étonné de la perte de qualité de ton image, même si c'est un gif.
(combien de dpi dans ton fichier initial ?)

Bref, je m'alarme moi même de ton résultat suite à impression
Le sujet étant petit, je pense qu'il n'y a pas bien d'incidence

tiens, tu imprimes sur quoi au fait ?
Parce que l'on m'a demandé de faire un compte tour, je pense faire une découpe sur autocollant et coller ça sur un plexi souple, puis y associer les couleurs à l'arrière.

[Alex31]

alors, tel que je prévois de te le faire :

• découpe au laser d'un vinyle adhésif noir épais (d'où le choix du monochrome)
• découpe au laser de disque de plexi fin transparent
  Après, cela va dépendre de l'éclairage par le LED rouge (au pire, je mets 2 LED en parallèle, pour un meilleur éclairage, mais pas trop) :
  • si la luminosité est ok, je laisse les disques transparents
    • si la luminosité est bof, je ponce les disques pour qu'ils soient opalin.. translucide et blanchâtre (meilleure diffusion du halo lumineux)
      Si besoin, peinture de certaines parties du disque pour les couleurs (par exemple, les fonctions)
• Collage de l'adhésif sur le disque

bon, comme je disais, c'est l'idée.. on verra si ça rends aussi bien que je l'espère...
