Schema branchement autoradio ?

viperjr · Message par **viperjr** » 05 avr. 2007, 12:54 PM

Bonjour,

je cherche un schema decrivant à quoi correspond chaque fils ou pin du connecteur autoradio.

Quelqu'un a-t-il cela ?

Merci,

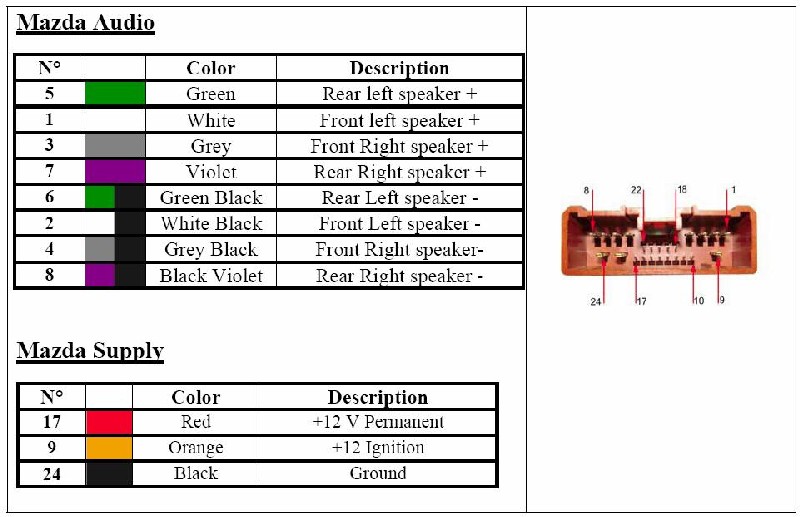

La seule info que j'ai pu trouver et celle ci, mais il manque l'info sur les pins restant (10, 11, 12, 13, 14, 15, 16, 18, 19, 20, 21, 22, 23).

viperjr · Message par **viperjr** » 05 avr. 2007, 16:03 PM

J'ai trouvé l'info, et je la partage avec vous, ca peut interesser :

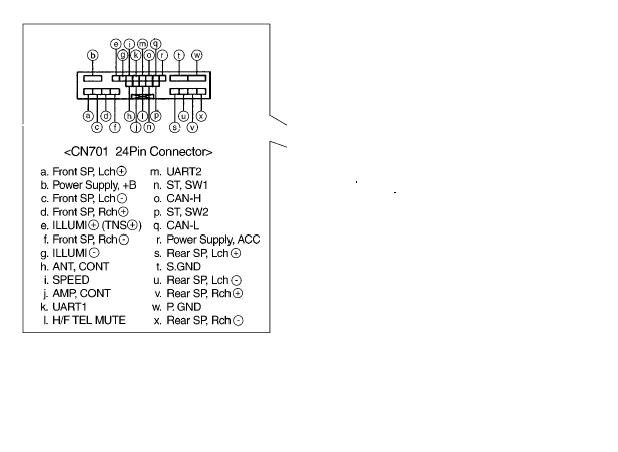

et plus detaillé ici :

C'est interessant, il y a l'info de la vitesse !!!

noiser59 · Message par **noiser59** » 05 avr. 2007, 16:09 PM

viperjr a écrit :
C'est interessant, il y a l'info de la vitesse !!!

surement pour les systemes audio avec compensation du son en fonction de la vitesse véhicule.

mais la rx8 avec le systeme bose est déja equipe d un tel systeme ( plus performant )

viperjr · Message par **viperjr** » 07 avr. 2007, 08:54 AM

Re-bonjour,

je cherche maintenant des infos sur les 2 connecteurs de l'ampli BOSE et en vain, j'ai ecumé les forums et je n'ai trouvé aucune info sur le cablage.

Quelqu'un pourrait-il m'aider ?

Merci

viperjr · Message par **viperjr** » 10 avr. 2007, 22:41 PM

Personne pour m'aider, il y a 21 connecteurs 11 en haut, 10 en bas. Je cherche notamment les entrées HP et les sorties HP pour by-passer l'ampli.

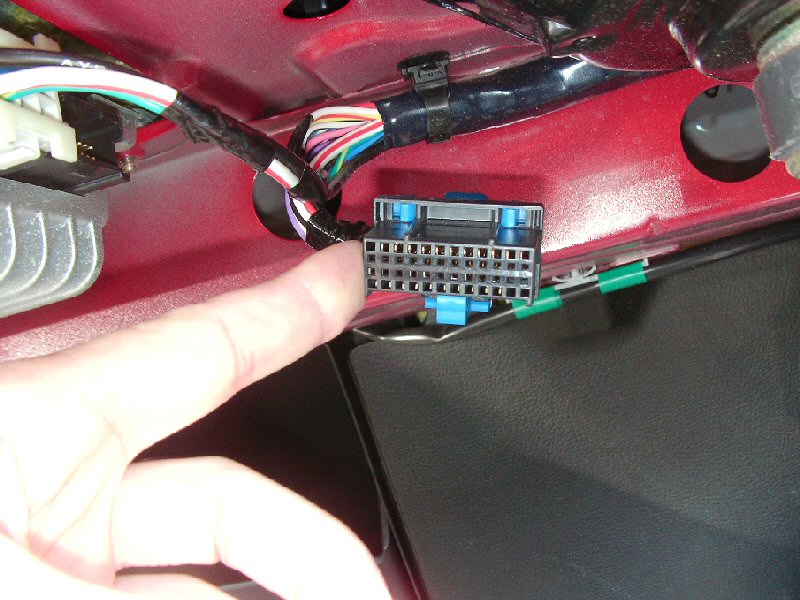

Voici la photo :
