Bobines MSD : Montage

[julien]

Bah vas y ! je suis !

[Nosferatu]

suisdégouté de pas avoir pu faire le GB
si y en a que ça tente d'en relancer un....

...au pire un peu plus tard.
...ça à l'air tentant, mais j'aimerai pouvoir tester sur une autre que la mienne et avoir un peu de recul.

Genre à la fin de l'année ça sera parfait pour un futur

[nasp]

+8 pour un nouveau GB en fin d'année...

[romain84]

nan, je pense que je le ferai ce semestre, ça me permettra de reprog en V15

[jmi]

v16, vous êtes a la rue les gars...pfuuuu...

[gerolamo]

a quand la v123ter, qui integrera un bi-turbal, ou un gros single a la limite

[Alex31]

a quand la v123ter, qui integrera un bi-turbal, ou un gros single a la limite

exclusivement sur RX8... vu que ta rx7 prends feu ^^

[gerolamo]

je parlais evidemment pour vos 8 vu que je suis sur un forum de 8!
et oui que veux tu ma 7 est une mamie dont la conception est d'un autre age..elle te montrera comment elle se debrouille avec sa canne lors de la prochaine sortie

[oli40000]

Et puis de toute façon au 123ème reflash, on aura cramé le PCM et la brique depuis longtemps

[guizmo]

Mes bobines sont montées, je mettrai plus tard les photos sur le forum. Les câbles sont d'une qualité incomparable aux autres marques Magnecor, NGK,
La résistance ohmique du câble est d'environ 50 ohms, alors que les magnecor sont supérieur 1700 ohms pour la même longueur.

J'ai changé mes bougies en même temps pour des Denso IRLO1-27 ( 574 )et IRTO1-31 ( 572 )

Démarrage identique à avant. Nickel.

Par contre, plus de soubresaut à bas régime :

Je n'ai pas encore dépasser 4000 tr/ mn. Je ferai d'autres retour prochainement

[julien]

Il y a deja de la motivation pour un prochain GB kit MSD, je serais des votres également, il m'en faut un c'est vital !

Vivement le prochain GB !

[jmi]

oui julien, c'est le jour et la nuit

[julien]

Pour le support,j ai fait de cette maniere:

Deja faire une patte de fixation pliée et percée selon les points de fixation d origine sauf plus basse,c est a dire pour avoir un support a plat .

En gros,une fourchette pour les trous horizontaux et un plat pour le trou vertical.

Puis découper une plaque de la largeur pile poil de la bobine hos sortie de cable HT.

Pour la longueur on met les 4 bobine flanc a flanc et pour que le support en triangle de la bobine T2 soit a fleur du support.
On soude les 2 triangles de cette bobine et on la positionne.
Rien que la elle tient toute seule,puis on place la 2eme contre avec ces 2 triangles,on repere puis soude.

Repeter l operation et sur la bobine L1 si il reste du support,on coupe au ras du triangle.

Ensuite mettre une plaque pour faire une entretoise posé dans la longueur,une bobine posé dessus bien en place sur les triangles et on repere les percages.

On perce la T2 en premier puis on la monte et on positionne la suivante ,on repere,perce et la monte.

Ca permet de verifié et corrigé l ajustement.

Ensuite,toute bobine montée,on place la patte sur la voiture et glisse le support dessus.

On ajuste pour que rien ne touche et on repere.

On redemonte les bobines,place la patte sous le support bien dans les reperes et on soude.

Reste plus qu a remonté les bobines,faire une mise en place sur l auto et si c est ok,sertissage des cables,montages des faisceaux adaptateurs support démonté !

Quand tout est en place,on glisse le support en branchant au fur et a mesure les alims et on serre les vis du support une fois en place.

Il reste a brancher la masse et connecté aux bougies

Voila comment j ai fait

Serait -il possible d'avoir quelques clichés en detail ?

[guizmo]

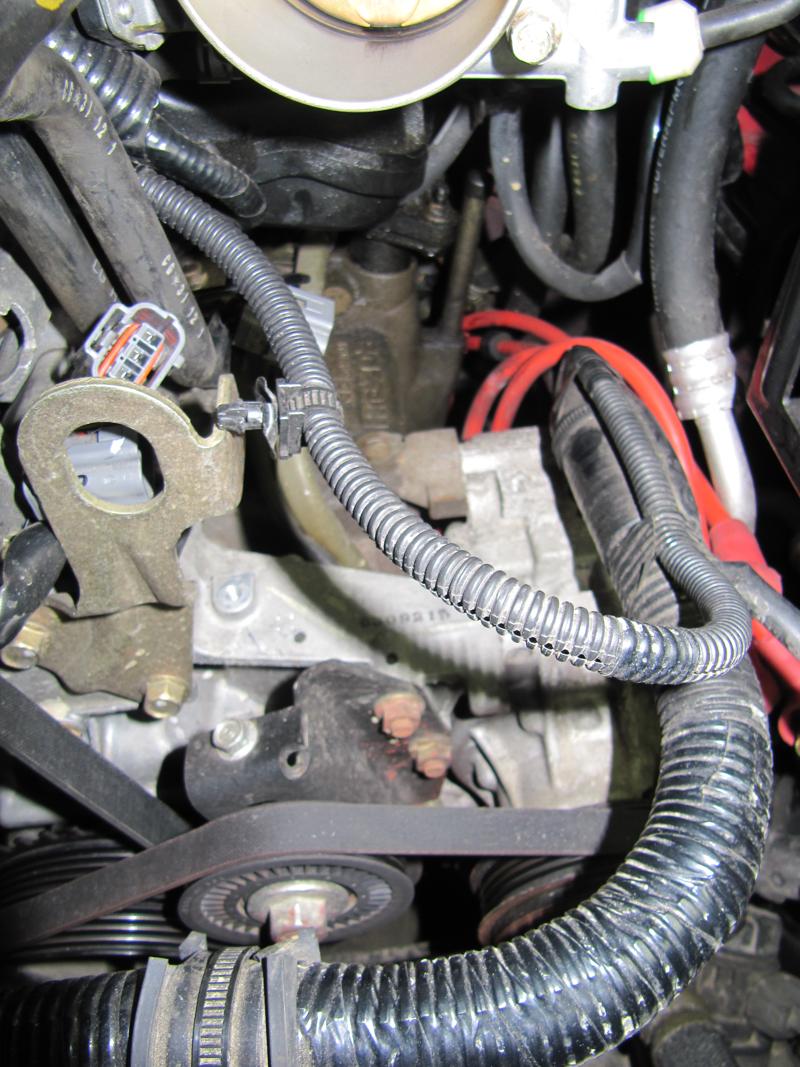

Voici mes photos,

[guizmo]

Concernant le sertissage des câbles, j'ai fait comme jmi. J'ai d'abord serti le connecteur, puis un coup de spray de bombe de graisse silicone dans le caoutchouc du couvre connecteur et ensuite j'ai emmanché le connecteur dedans.

Pour le support, vous pouvez voir qu'il faut un peu de matériel, et un garage pour le bricoler.

[julien]

Merci bcp pour ton retour, une fois enboité, les connecteurs tiennent - ils mieux que ceux d'origine ? surtout au niveau des bougies ?

C'est un problème recontré tres souvent avec l'OEM, pas envie que ca continue avec MSD ....Enfin j'ai l'impression que ça a l'air plus "costaud" quand meme.

[evilspoon]

Classe

[Tsar]

Ça donne envie, tu as même mis une feuille d'isolant entre le support et les bobines

[jmi]

beau travail, et merci pour les photos.
tu a donc mit l'isolant dessus, perso avec brice on l'a installer dessous le support, mais ça n'a aucune importance.

pour info julien, j'ai changer mes bougies dernierement, donc les connecteur msd etait en place depuis 1 mois, je me suis arraché la peau de la main a vouloir sortir celui du haut, et pour le remettre, vaut mieux mettre un poil de wd.
bref une fois en place c'est étanche et ça ne bouge pas d'un poil.

beau support guizmo, pour un gremlin tu bosse trés bien...
