[Montage] GPS en kit???

[DaV-L]

Réponse de YaRiX8 :
"Salut,

une torche est un assemblage de plusieurs câbles électriques. Pour intégrer le GPS d'origine, il faut remplacer la grosse torche qui part de l'habitacle et qui arrive (et pas seulement) à la boîte à fusibles.

Ayant complétement démonté mon habitacle, je te garanti que tu va t'amuser..."

On sait jamais ca peut servir à quelqu'un d'autre

[niakous]

salut les rx8iens
petite question : j'ai sous les yeux un module lcd complet et je ne sais pas si il fonctionne (moteur, boutons, ecran lcd...)

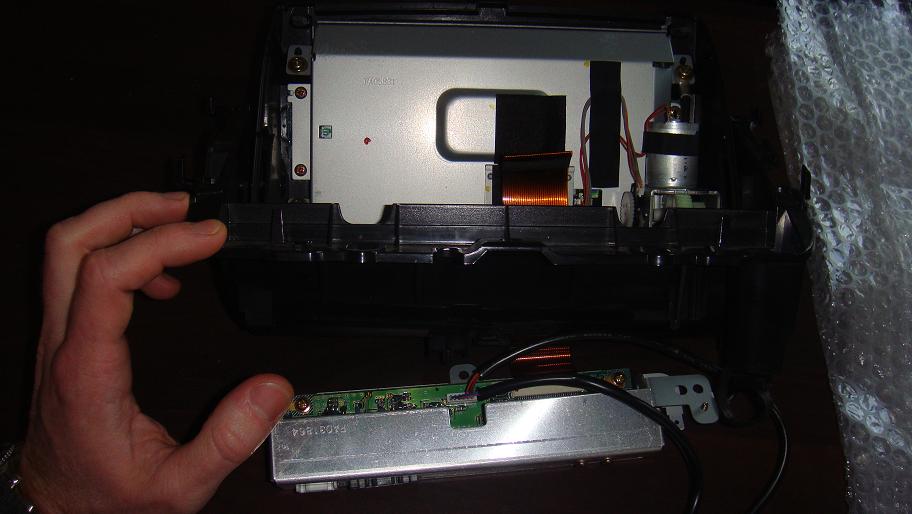

vue globale

je cherche le pinout des 2 connecteurs ci dessous ainsi que les fonctions associées.

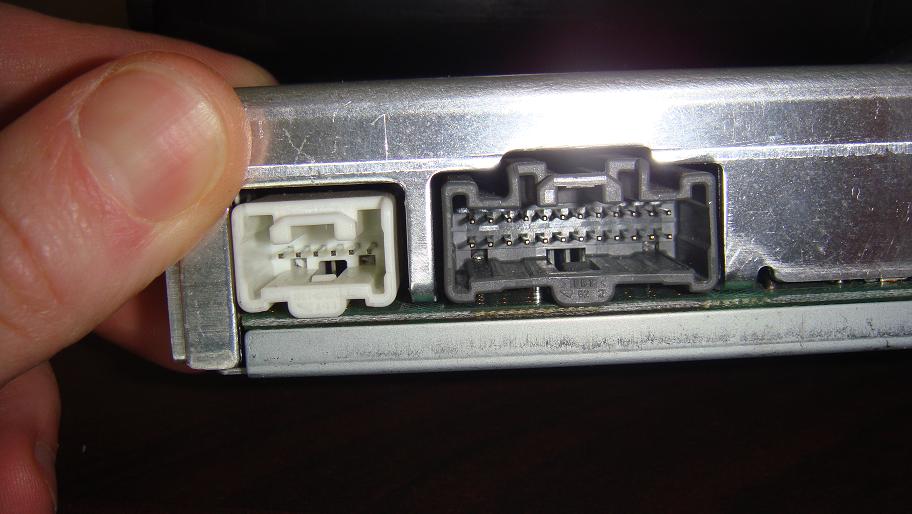

connecteurs

please, help
j'ai une petite idée de montage sympa dans la tête.....

[guizmo]

tu as le schéma complet sur le site du RRC

[niakous]

merci pour le schéma
mais je ne vois pas commander tester l'illumination des boutons Open et Tilt. Sur quelles pines et avec quelle tension ?
de même, côté alim, je vois qu'il y a un lien batterie donc du 12V. Y a t il d'autres alims à brancher sur le plus gros connecteur pour tester le module ?
Enfin, existe t il un schéma du module LCD lui même avec le cablage du moteur entre autres ?
Merci

[guizmo]

Le signal envoyé par le GPS panasonic est RGB + synchro et c'est en NTSC. Ce sera peut être plus simple de prendre un écran 7" voir plus grand 8" et de le remplacer.

Signal Vidéo
R : 2X Red 1D
G : 2V Green 1B
B : 2 T Blue 1A
synchro : 2 R white 1C

Alimentation 1O -1Q

Le gros connecteur faston est une masse 3A, 1P également

[niakous]

quelle différence entre l'alim 1O et celle sur 1Q ?

[guizmo]

1O est le +12v après contact page 82 fusible 7,5 A + ,acc
1Q est le +12v permanent page 92 fusible 15A ''room"
