Compression RX8
Bonsoir

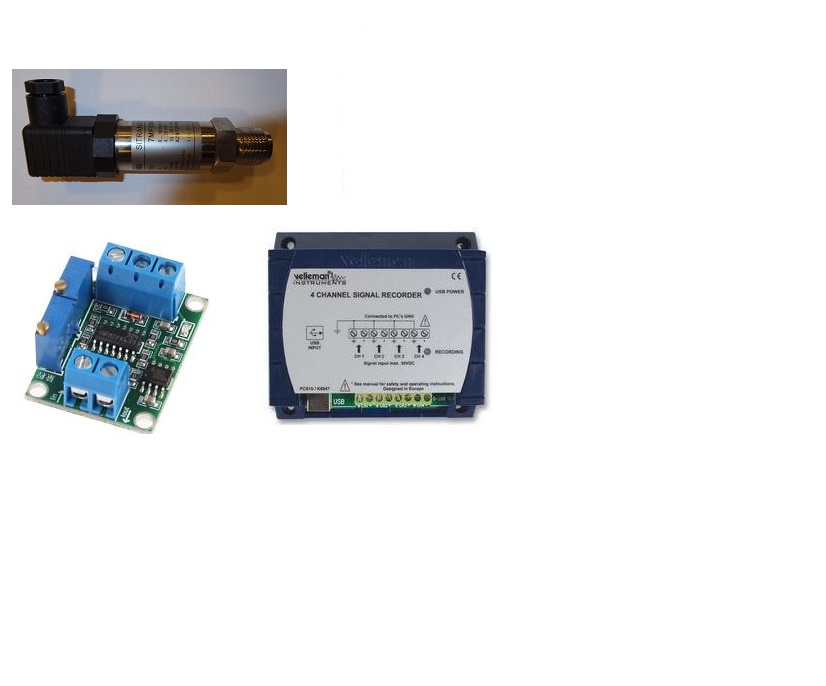

Voulant trouver un compressiometre pour les rotatifs j'ai cherché un peu sur le net. Au début j'ai pensé que le prix était une erreur (mini 400€) mais non. Alors étant électronicien je me suis dit que le faire était la solution. Alors en fait c'est très simple. Acheter un capteur de pression avec une sortie 4 à 20 Ma (plus facile à trouver que celui avec sortie de 0 à 10 volts et moins cher ,environ 25€ sur eBay. Ensuite acheter un data logger ( on peut le faire avec un simple arduino mais le data logger de chez velleman coute 45€ alors...) Ensuite, soit une simple résistance de 500 Ω ou bien se procurer un convertisseur 4 à 20 Ma vers 0 à 10 volts. Cela coute environ 6€ et la précision sera plus grande qu'avec la résistance. De plus pas d'offset avec le convertisseur pour le 0, alors que la résistance donnera 2 volts pour le 0 de pression. Une fois que l'on a les composants il reste à fixer la sonde sur un culot évidé d'une vieille bougie, puis de brancher la sortie de la sonde sur le convertisseur, et la sortie de celui-ci sur une entrée du data logger. On branche la prise USB du velleman et sur le soft de celui-ci, on aura de belles courbes de pression bien nette et bien précise si on à pris soin d'étalonner la sonde. Vue que 4 entrées sont possibles sur le velleman rien ne vous empêche de faire rentrer la sortie du capteur de révolution et de vérifier les T/M pendant la prise de compression.
J espère que cela servira à quelques uns
A bientôt
