Coucou

Voilà, comme prévu je poste un petit DIY avec photos pour vous montrer l'installation du repose pieds alu de chez Mazda acheté à Rennes moins de 40 euros.

Soyez tolérants, je ne suis pas chez moi alors les photos et leurs traitements sont peut-être un peu moins bon que mes précédents DIY. Merci

Je pense aussi que cette solution est adaptable a tous les pédaliers dans le monde du tuning pour les plus bricoleurs d'entre nous...

Outils nécessaires:
-1 douille de 10 et de 12 mm avec son cliquet
-1 perceuse et son foret de 5mm
-1 un tournevis ou pointeau
-1 mètre
-1 repose pied alu.

Alors mieux de longs discours, des photos sont comme toujours plus parlantes !

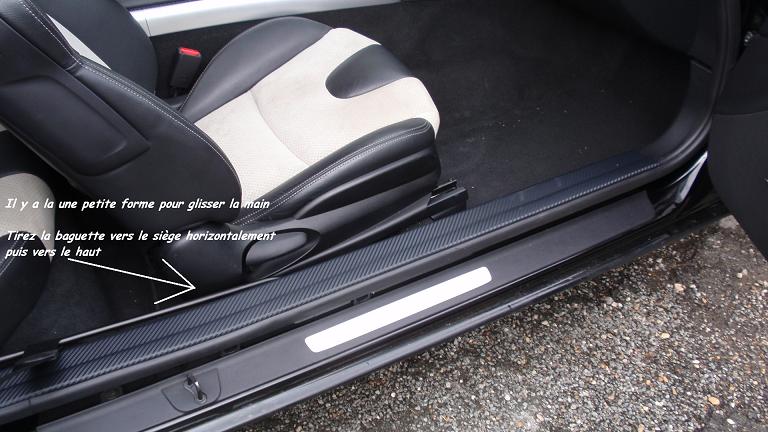

Phase 01: démontage de la lame latérale du plancher
Oui j'ai mis du Dinoc

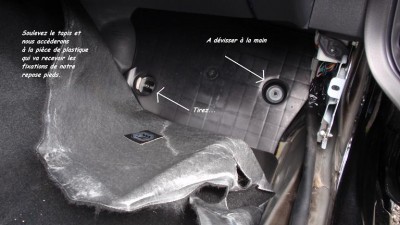

Phase 2: Le joint et la pièce latérale sous la boite à gants

Nous voilà avec une pièce en moins mais faut encore démonteur deux trois bricoles

Passons à la phase suivante...

Phase 3: Reperer, percer et fixer le repose pieds

Là commencent les ennuis... Je vous donne les côtes utiles pour percer au bon endroit.

Il faut que les deux trous se trouvent à 50mm (5cm) du bord supérieur de la pièce plastique otée du plancher.
Le rebord du verrou métallique droit est placé a 75mm (7.5cm) du bord de la pièce percée.

Repérez-vous au carrés présents au dos de la pièce en plastique et à mes photos, vous aller tout comprendre.

J'ai utilisé un tournevis comme pointeau avant de percer et viser à faux frais. Après vérification dans la voiture, j'ai fini de percer et visser fermement les quatre vis avant un pose définitive de l'ensemble.

Voilà les photos:
Apportez une attention particulière au sens de la pièce de plastique sur les photos; haut;bas;gauche;droite

Voilà les côtes pour percer

Et derrière au niveau des carrés cela donne cela. Attention; il n'y a que 4 trous a percer et 4 orifices des charnières sont inutilisés

EDIT
1- toutes les visses sont fournies avec le repose pieds.
2- la moquette n'est ni percée ni découpée. Elle revient à sa place une fois que l'on visse au plancher la plaque de plastique qui reçoit les fixations du repose pieds alu. On remet la moquette pour recouvrir la pièce de plastique visser au plancher; puis on pose le tapis de sol et enfin on rabat le repose pieds alu dessus le tapis de sol.

Dernière Phase

Une fois cela fait il ne reste plus qu'à remettre tout en place en sens inverse que lors du démontage.

N'oubliez pas de visser la plaque en plastique au plancher avec les deux boulons de 12mm livrés

Le résultat final après 45mn de travail.

Merci de vos retour et n'hésitez pas pour vos question.

SUPER, ça me tente

Parfaitement réussi, on ne pourra pas te reprocher tes photos t’inquiète pas

bravo
mais quelle galère

j'ai juste enfilé les deux tiges derrière le tapis et ça n'as jamais bougé

Et ben y faut en démonter des trucs pour mettre le repose pied

@Nico33: oui mais après cela claque trop

@Yaya: Merci, je l'ai posé dans les règles de l'art Nippon mais je penses que tu as raison d'avoir fait plus simple

@Tommy72000: Merci de ta compréhension

@Pepitois: lances-toi!

yanhamare a écrit :

@Nico33: oui mais après cela claque trop

+8 Je ferai une tof une fois installé, ça va claquer A MORT dans ma R3

Salut ton DIY tombe bien puisque je reçois le mien mardi et je me pose juste deux questions: 1. La visserie est t'elle fournie avec le repose-pied? et la ''moquette'' d'origine faut-il la découper ou la percer ou la laisser rangée sous la plaque?

Mannaska a écrit :

Salut ton DIY tombe bien puisque je reçois le mien mardi et je me pose juste deux questions: 1. La visserie est t'elle fournie avec le repose-pied? et la ''moquette'' d'origine faut-il la découper ou la percer ou la laisser rangée sous la plaque?

Merci pour ces questions que je vais éditer dans mon DIY:
1- les visses sont fournies.
2- la moquette n'est ni percée ni découpée. Elle revient à sa place une fois que tu visses la plaque de plastique qui recoit les fixations du repose pieds alu afin de la recouvrir. Ensuite tu poses ton tapis de sol et tu rabats le repose pieds alu dessus.

Voila

un look résolument racing ! j'adore !!!

@Gille: idem

Sympa ton DIY....beau travail et un p'tit HS mais il fallait que j'en parle : trés jolie ton habillage DI-NOC au ouverture de porte, c'est vrai que c'est une solution sympa et pas trop cher car le plastique a beaucoup de rayures a cet endroit.....bien joué.

@Fabdesign: Merci pour ces compliments

magnifiique!! trop classe en effet
par contre ya moyen de le trouver sur internet non le repose pied?
le mazda proche de chez moi n'ont pas de bache pour la 8 donc un repose pied passager!!

sarutoby84 a écrit :

magnifiique!! trop classe en effet
par contre ya moyen de le trouver sur internet non le repose pied?
le mazda proche de chez moi n'ont pas de bache pour la 8 donc un repose pied passager!!

Merci. Pour le net google est ton ami !

ouai j'ai regarder bien sur XD
sur ebay ya bien mais je suis plutôt genre perfectioniste et ya pas le "logo" rx8 donc ^^je prend pas
