Interface commande au volant

[pierrot90]

si jamais sa t’intéresse je crois que j' ai percé le mystère du fonctionnement de la clim (pour qu'elle fonctionne normalement en cas de remplacement de l'autoradio)

Oui ça m'intéresse, c'est clair! Moi je sais ce qu'il faut garder de l'autoradio OEM pour que la clim marche mais si tu me dit que quelques résistances ou autres composantes suffisent ça me va aussi!

Par contre ce que je comprends pas sur ton pdf: au final il faut ajouter quelle résistance et surtout sur quel fil? Car ces 2 fils ils arrivent ou sur le faisceaux de l'auto?

[chance57]

si jamais sa t’intéresse je crois que j' ai percé le mystère du fonctionnement de la clim (pour qu'elle fonctionne normalement en cas de remplacement de l'autoradio)

Moi aussi sa m'intrigue

[yanhamare]

si jamais sa t’intéresse je crois que j' ai percé le mystère du fonctionnement de la clim (pour qu'elle fonctionne normalement en cas de remplacement de l'autoradio)

Moi aussi sa m'intrigue

Idem!

[mecano25]

excuser moi pour l'attente je suis en pleine construction de ma maison et j'ai blindé de taf au boulot

pour les commandes au volant chaque bouton envoie une certaine résistance qui est converti par l'autoradio en un signal correspondant (résistance Xohm=volume -, résistance X2ohm=volume+,etc) pour créer un adaptateur il faut un appareil qui retranscrive ces résistances en un signal volume, mode, source, etc que l autoradio et c'est la que mes compétences en électronique me bloque

pour la clim de se que j'ai décrypté des schéma électrique le fonctionnement est le même toutes les commande de l'unité de clim sont envoyé au calculateur de clim via une ligne privé de 2 cables et je pense qu'il fonctionne sur le même principe de résistance comme toujours chez mazda

après il faut que je démonte mon autoradio pour savoir si l'autoradio sert uniquement de passerelle pour affiché l info au display (car lui seul est relié a l'ecran) ou si c est lui qui converti les signaux de la commande de clim en signaux compréhensible par le calculateur de clim
et comme pour l'instant je n'ai pas le temps de redémonter mon autoradio

si jamais vous avez besoin d autre précision n’hésité pas

[yanhamare]

excuser moi pour l'attente je suis en pleine construction de ma maison et j'ai blindé de taf au boulot

pour les commandes au volant chaque bouton envoie une certaine résistance qui est converti par l'autoradio en un signal correspondant (résistance Xohm=volume -, résistance X2ohm=volume+,etc) pour créer un adaptateur il faut un appareil qui retranscrive ces résistances en un signal volume, mode, source, etc que l autoradio et c'est la que mes compétences en électronique me bloque

pour la clim de se que j'ai décrypté des schéma électrique le fonctionnement est le même toutes les commande de l'unité de clim sont envoyé au calculateur de clim via une ligne privé de 2 cables et je pense qu'il fonctionne sur le même principe de résistance comme toujours chez mazda

après il faut que je démonte mon autoradio pour savoir si l'autoradio sert uniquement de passerelle pour affiché l info au display (car lui seul est relié a l'ecran) ou si c est lui qui converti les signaux de la commande de clim en signaux compréhensible par le calculateur de clim
et comme pour l'instant je n'ai pas le temps de redémonter mon autoradio

si jamais vous avez besoin d autre précision n’hésité pas

T'inquiètes pas on patiente :-)

[pierrot90]

ok merci c'est beaucoup plus clair!
Du coup il faudrait savoir quel signal doit recevoir un poste aftermarket pour ces commandes afin de savoir comment transformer le signal MAZDA. je vais me mettre en quête de la bonne parole...

[pierrot90]

bon voila déjà ce que j'ai pu glaner par ci par la!

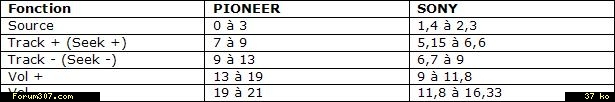

un tableau avec les résistances pour 2 marques seulement mais c'est un début!

PIONEER / SONY

[chance57]

courage! tu es en bonne voie!!

[chance57]

Moi j'ai trouver sa pour mon poste.

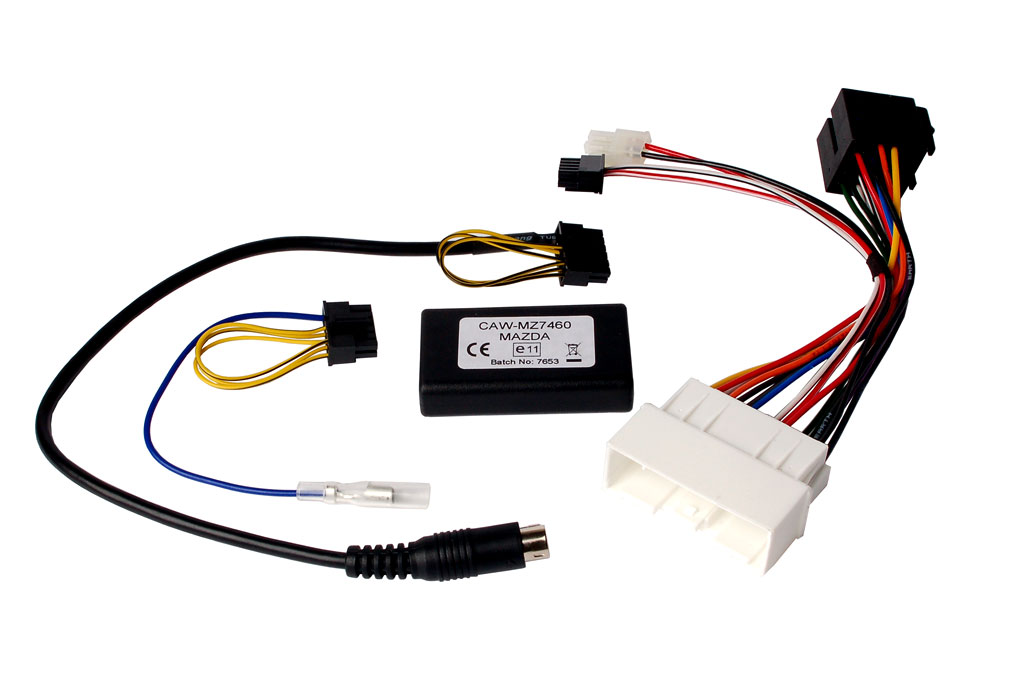

CAW-MZ7460

[chance57]

Le boitier de commandes au volant il est où dans la 8? Derrière la boite à gants non??

[mecano25]

Dans l autoradio il est intégré
Et les commandes au volant sur le volant

[pierrot90]

Y a pas de boîtier ça arrive du volant direct dans la grosse prise du poste.

[chance57]

Pourquoi sur le fichier pdf il est noter de démonter le module air bag pour vérifier la cosse audio??
