Ashmodaj a écrit :

Tu as deux lumière oui : une dans le cendrier et une qui entoure l'allume cigare.

bon, ben, j'ai un pb autour de l'allume cigare alors .....

Tu peux acheter un bloc complet avec la prise allume cigare + éclairage pour une bouchée de pain sur ebay

niakous a écrit :

je vais le commander asap

Tu bosse dans la com(c'est la première fois que je vois quelqu'un dire ça en dehor de mon taf ) ? sinon sympa ton projet tablette je vais suivre ça de près !

Odesign a écrit :

niakous a écrit :

je vais le commander asap

Tu bosse dans la com(c'est la première fois que je vois quelqu'un dire ça en dehor de mon taf ) ? sinon sympa ton projet tablette je vais suivre ça de près !

Je bosse tout le temps en anglais alors je mélange...

Ca me choque pas, j'ai les mêmes travers que toi. Le franglais est courant dans toutes les multinationales

ampoule changée derrière le cendrier, tout fonctionne à nouveau
je balance les photos ....

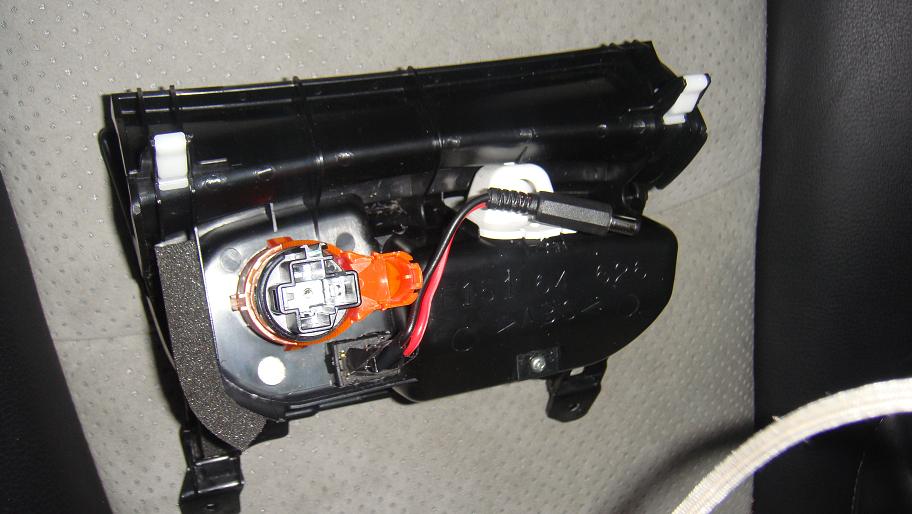

Utilisation d'un jack alim pour pouvoir débrancher facilement l'ensemble cendrier

Cela permettra de gérer la batterie de la tablette

Invisible si aucun lecteur branché

Permet le branchement du lecteur mp3

Jack alim pour le cendrier

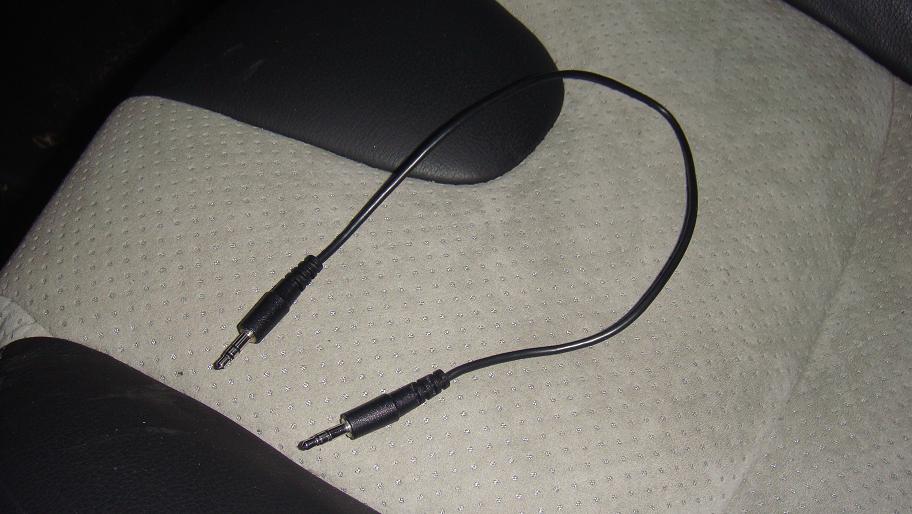

Utilisation de jacks audio 2.5mm stereo pour pouvoir tout démonter en 2 s

Présence des puissances suivantes :

• 12V batterie (pour la gestion automatique du moteur)
• 12V contact (pour la gestion automatique du moteur)
• masse
• 12V d'illumination pour les 2 boutons de commande du moteur (open et tilt)
• 12V batterie avec interrupteur ds cendrier pour l'alim de la tablette

prochaine étape : raccorder le module gps des rx8 perfo pack avec la subd et valider le fonctionnement des boutons et du moteur de rotation.....

Salut Niakous,

Je n'avais pas vu que tu avais commencé le montage, si tu as besoin ou des que tu fais qqch dessus, je suis partant pour t'aider ou juste regarder selon mes capacités dans le domaine. et comme mon montage devrait etre sensiblement le même.

Tiens mois au courant. et Bravo pour ce démarrage et toutes les photos que tu mets.

merci
je retiens ta proposition !!!

pour le moment, je vais essayer de câbler et de monter le module gps d'origine pour vérifier que tout le câblage que j'ai ajouté dans le tableau de bord fonctionne.
Ensuite, je m'attaque au remplacement de l'écran d'origine....

niakous a écrit :

merci
je retiens ta proposition !!!

pour le moment, je vais essayer de câbler et de monter le module gps d'origine pour vérifier que tout le câblage que j'ai ajouté dans le tableau de bord fonctionne.
Ensuite, je m'attaque au remplacement de l'écran d'origine....

J'ai vu que le samsung Glaxy Tab 7.0 plus allait bientot sortir. Ca pourrait le faire, à voir ou sont les connectique, celui du Tab 7 ca va pas l'alim sur le coté et l'appareil photo pas terrible

http://www.samsung.com/global/microsite ... ?type=find

hello

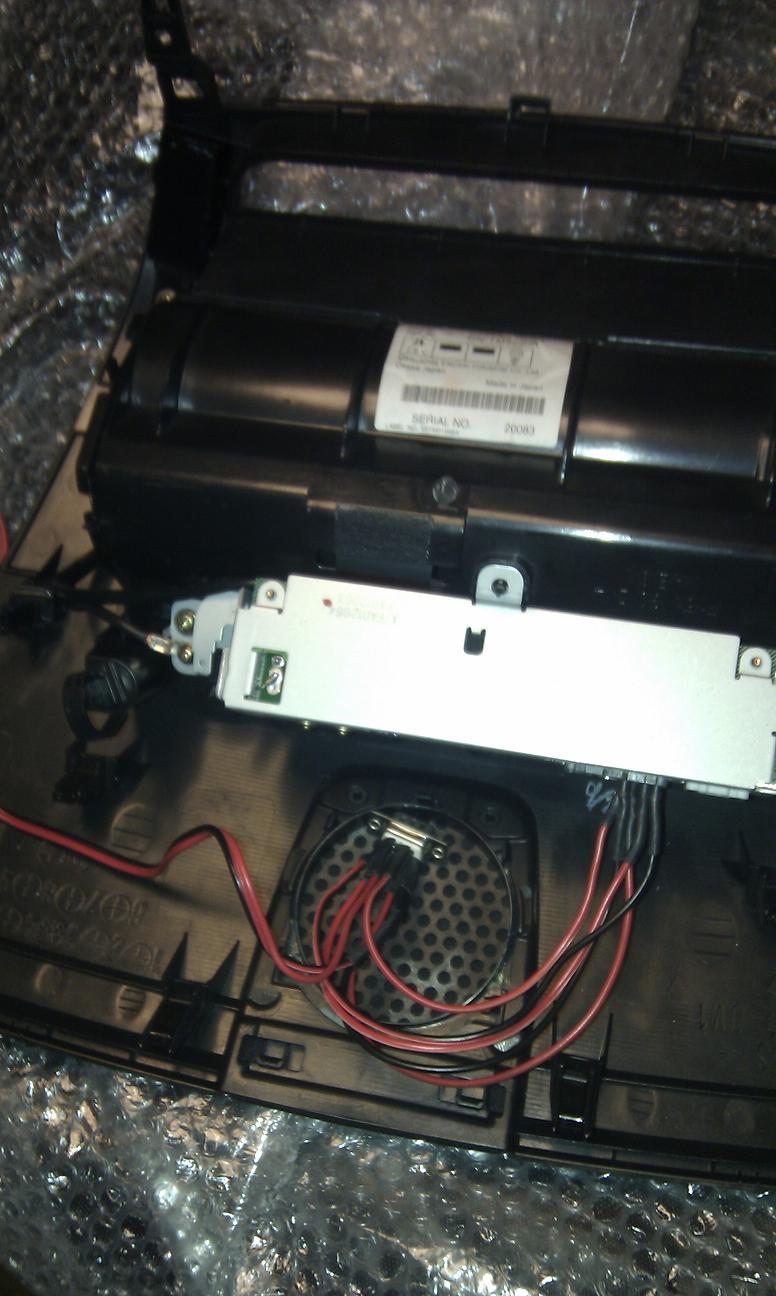

bon, j'ai trouvé un peu de tps pour avancer sur le sujet... J'ai câblé le module gps des rx8 perfo pack à une sub-d pour récupérer les signaux que j'ai rajoutés ds le tableau de bord.

Ensuite, débranchement de la batterie, raccordement du module et rebranchement de la batterie. Gros coup de stress car on n'est jamais à l'abri de cramer un truc ...

Au final, quelques résultats positifs :

• le retroéclairage des boutons TILT et OPEN est fonctionnel
• la dalle LCD s'allume mais je m'en fous, je vais la virer....

Par contre, pas de mouvement du bloc en appuyant sur OPEN ou TILT Bon, j'avais testé le fonctionnement de l'ensemble avec des alims et ca fonctionnait... Depuis, pas mal de câblage mais normalement, rien concernant l'asservissement du moteur puisque cela passe par une nappe.

Après quelques manips, si j'ouvre l'écran à la main et que j'appuie sur OPEN, alors l'écran se ferme tout seul. Ecran fermé, qd j'appuie sur OPEN, on a l'impression que le moteur de l'écran veut partir ds le mauvais sens... Pour le bouton TILT, je n'ai pas réussi à voir le moindre mouvement.

Une idée ??

Tout est lié au module, que tu appel module gps. tu as regardé les documents italien ? et regardé sur rx8club.com ? sinon comme tu sais je suis une quiche en électo, donc pour le reste...
Bon courage

niakous a écrit :

..
Après quelques manips, si j'ouvre l'écran à la main et que j'appuie sur OPEN, alors l'écran se ferme tout seul. Ecran fermé, qd j'appuie sur OPEN, on a l'impression que le moteur de l'écran veut partir ds le mauvais sens... Pour le bouton TILT, je n'ai pas réussi à voir le moindre mouvement.

Une idée ??

Tout est ok, tu n'as rien cassé.

Tu as perdu le calage du moteur pas à pas. Cela se récupère en démontant le pignon en plastique noir. Lorsque le moteur "tourne dans le vide".
Tu mets sous tension, et tu commandes une ouverture avec le bouton open = > le moteur devrait tourner.
Tu refermes l'écran avec le bouton open = > le moteur devrait tourner.
Ensuite tu remontes le pignon avec l'écran fermé.

guizmo a écrit :

niakous a écrit :

..
Après quelques manips, si j'ouvre l'écran à la main et que j'appuie sur OPEN, alors l'écran se ferme tout seul. Ecran fermé, qd j'appuie sur OPEN, on a l'impression que le moteur de l'écran veut partir ds le mauvais sens... Pour le bouton TILT, je n'ai pas réussi à voir le moindre mouvement.

Une idée ??

Tout est ok, tu n'as rien cassé.

Tu as perdu le calage du moteur pas à pas. Cela se récupère en démontant le pignon en plastique noir. Lorsque le moteur "tourne dans le vide".
Tu mets sous tension, et tu commandes une ouverture avec le bouton open = > le moteur devrait tourner.
Tu refermes l'écran avec le bouton open = > le moteur devrait tourner.
Ensuite tu remontes le pignon avec l'écran fermé.

je vais essayer ca demain.

Vraiment hate de voir ça fini !c'est sympa comme modif !

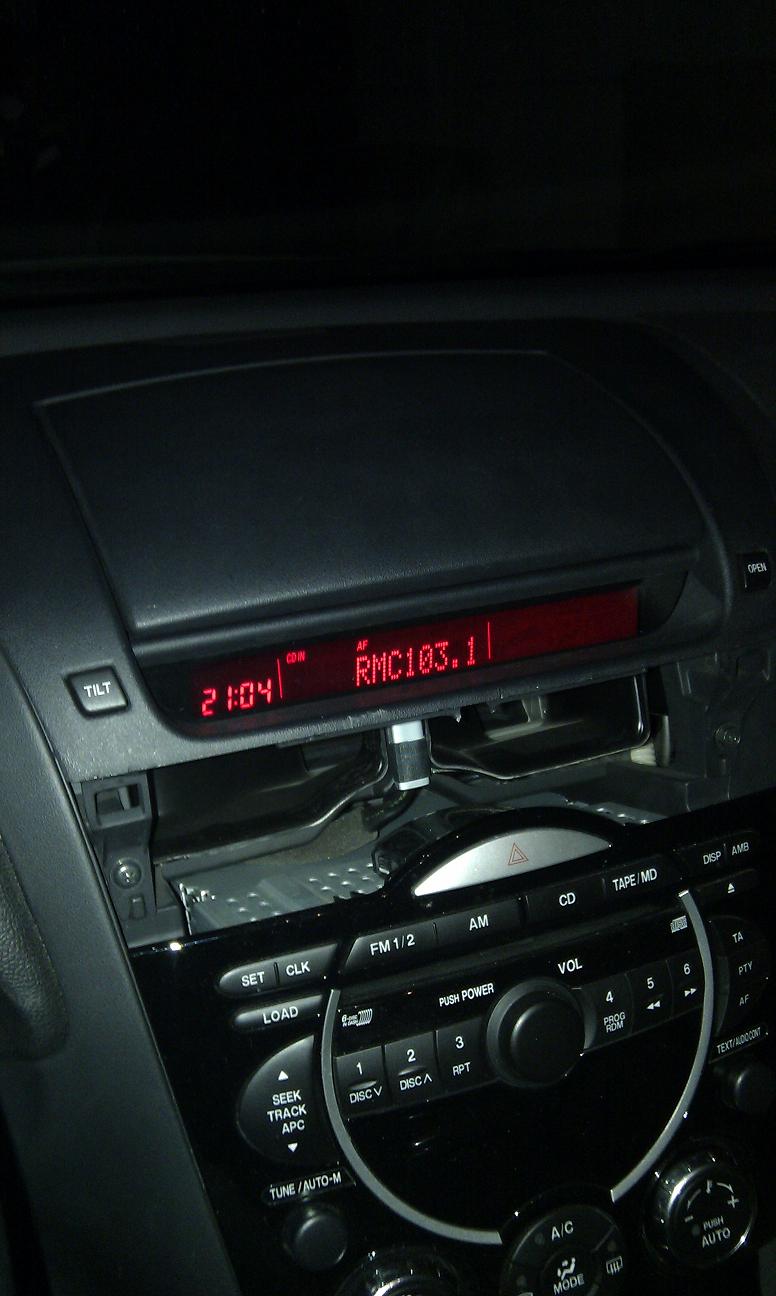

Fin de l'étape 2

tous les câbles sont tirés et câblés sur leurs connecteurs définitifs et j'ai enfin pu monter le système de motorisation d'origine (pb de masse résolu).

Résultat:

Bon, ca a l'air 'simple' mais pour une rx8 non équipé du gps d'origine, c'était du boulot !! Tout fonctionne : moteur, tilt, retroéclairage des boutons....

Place maintenant au choix de la tablette ... A suivre...

beau boulot !

tres jolie travail!!

Nickel...

j'ai commandé ca en parallèle pour afficher les infos moteur sur la tablette en bluetooth

côté tablette, j'ai redemonté la partir tournante pour voir la place dispo...
