Changement des bougies

[jack39]

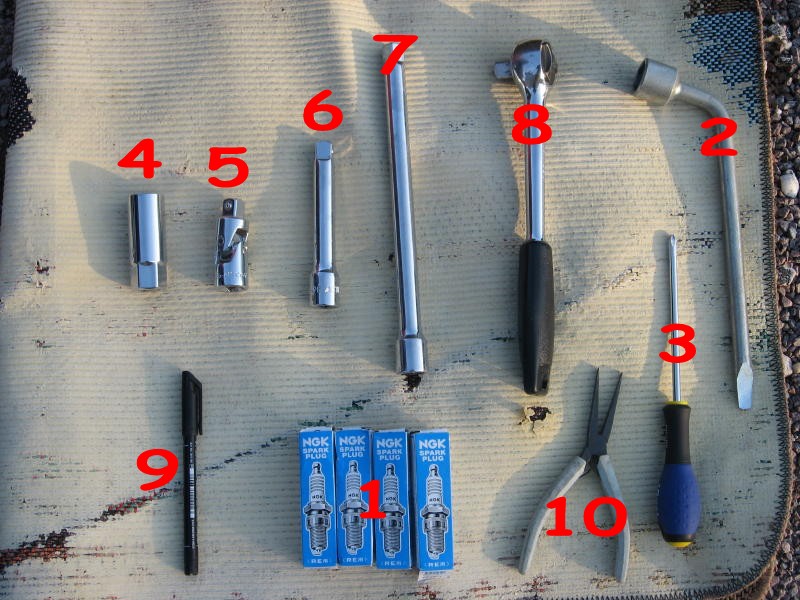

Tout d'abord voici le matériel que j'ai utilisé :

1 - 4 bougies neuves : 2x RE9B-T et 2x RE7C-L
2 - clé démonte-roue
3 - tournevis cruciforme
4 - douille à bougie de 21
5 - un cardan
6 - une petite rallonge
7 - une grande rallonge
8 - un cliquet
9 - un feutre noir
10 - une pince à bec
11 - un cric à roulettes
12 - une chandelle

[jack39]

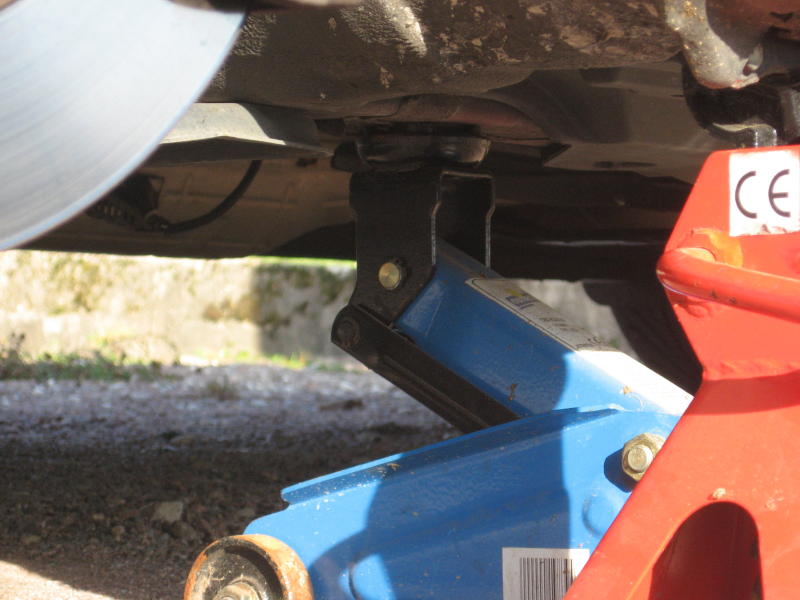

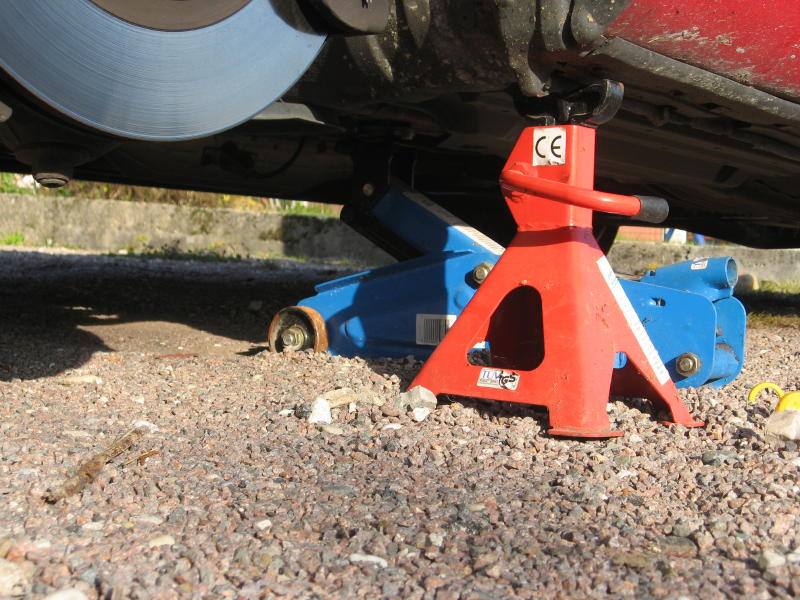

1ère étape : démonter la roue avant gauche.

Desserrer les écrous, lever, caler avec la chandelle finir de dévisser les écrous et retirer la roue.

[jack39]

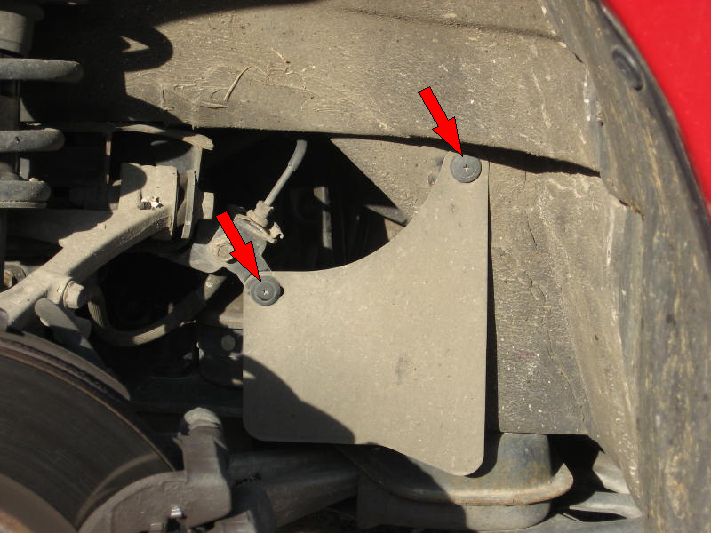

2ème étape : démonter la petite "bavette" en caoutchouc qui masque l'accès aux bougies. Elle est maintenue par deux clips en plastique à retirer à l'aide du cruciforme.

[jack39]

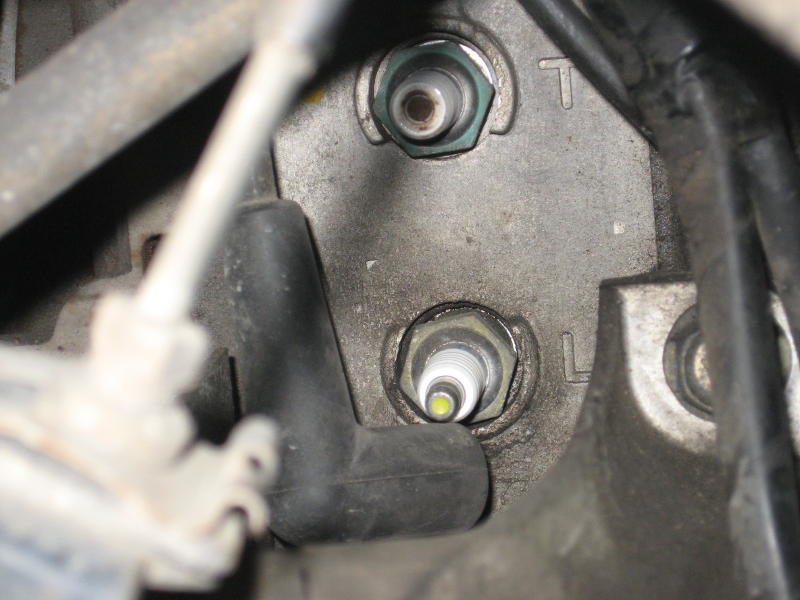

Vous avez maintenant accès aux 4 bougies : Trailing en haut et Leading en bas, elles sont très clairement repérées par des T et des L , il n'y a pas d'erreur possible.
Vous remarquez également que les câbles des bougies trailing sont différenciées par un cerclage bleu et vert donc pas d'erreur possible de ce côté-là non plus.

[Yaya8]

et

[jack39]

Etape suivante : démontage de la première bougie

• retirer le câble de la bougie
• dévisser délicatement la bougie à l'aide de douille+cardan+rallonge+cliquet

[jack39]

Montage de la nouvelle bougie :

• visser la nouvelle bougie d'abord à la main.

• pour terminer le serrage, deux solutions :

  • soit avec une clé dynamométrique en respectant le couple de serrage préconisé : 12.8-17.7 N·m {131-180 kgf·cm, 114-156 in·lbf}

    • soit en respectant le serrage angulaire indiqué sur l'emballage de la bougie soit 1/2 à 3/4 de tour. Pour cela faites un repère à l'aide du feutre sur votre rallonge pour savoir ou vous en êtes parce qu'avec un cliquet c'est pas gagné !

[jack39]

Répéter l'opération pour les autres bougies, en les remplaçant une par une vous risquez pas de vous emmêler les pinceaux entre câble Trailing et Leading.

Et là je vous attends au tournant, vous allez me dire : "mais c'est à quoi qu'elle sert la pince à bec ? "

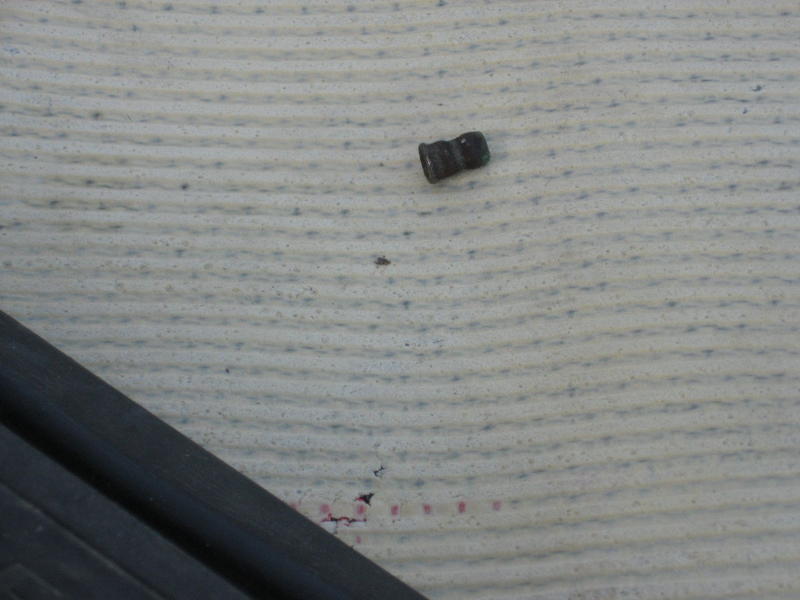

Judicieuse question, eh bien si vous regardez la photo suivante, vous vous rendrez compte que l'embout de la bougie Trailing a disparu !

Ce qui amène une nouvelle question : "c'est où qu'il est passé l'embout ?",
a laquelle je me fais fort de répondre prestement :
Cet enf.. de p... d'embout il est resté dans la cosse.

Et là oh miracle grâce à votre sang froid légendaire et votre pince à bec vous pouvez aisément retirer ce coquin d'embout de la cosse.

[jack39]

Maintenant il ne vous reste plus qu'à remonter la bavette caoutchouc et la roue et le tour est joué.

Pour les perfectionnistes il est bien sûr possible d'utiliser un produit antigrippant, par contre attention au couple de serrage, cela peut fausser la mesure.

[loo]

Excellent!!! Bravo et merci... On ne peut être plus efficace et précis!

[FRED]

Superde DIY!

Ca va m'aider a 200%

[foxone46]

Que signifie les lettres T & L à côté des bougies?

[jack39]

foxone 46

T c'est pour Trailing et L c'est pour Leading.

[foxone46]

Je me demandai pourquoi "deux modèles de bougies" et je viens de comprendre en lisant l'excellentissime Raspoutine:

"En effet, c'est spécifique au Wankel. Il y a 2 bougies par rotor qui étincellent à des avances différentes. La Leading d'abord, avec une avance correspondant grosso-modo à une avance normale. Ensuite (5 à 15° CA plus tard) la Trailing qui se charge d'assurer une combustion complète des end-gas (gaz imbrûlés).
Ce procédé est imposé vu la longueur un peu inhabituelle de la chambre de combustion, et parce qu'elle est en mouvement continu (elle est compacte et fixe sur un pistonu)."

[DaV-L]

bonne initiative et joli reportage

[vince84]

super Merci jack

[H_Smith]

Rien à ajouter, tout y est

[buzzdb7]

Bravo mon gars Tres beau travail le fait d'enlever la roue gauche facilite enormement le travail.

Pour ceux qui ont peur de se tromper au remontage je conseil de changer les bougies les unes apres les autres ainsi on ne peut pas remonter le mauvais cable a la mauvaise place

[pazz73]

super ce reportage, mais à quel kilométrage change t on généralement les bougies sur une 8 ? de votre réponse.

[jack39]

pazz73
Les bougies sont à changer au plus tard à 60000 km.
