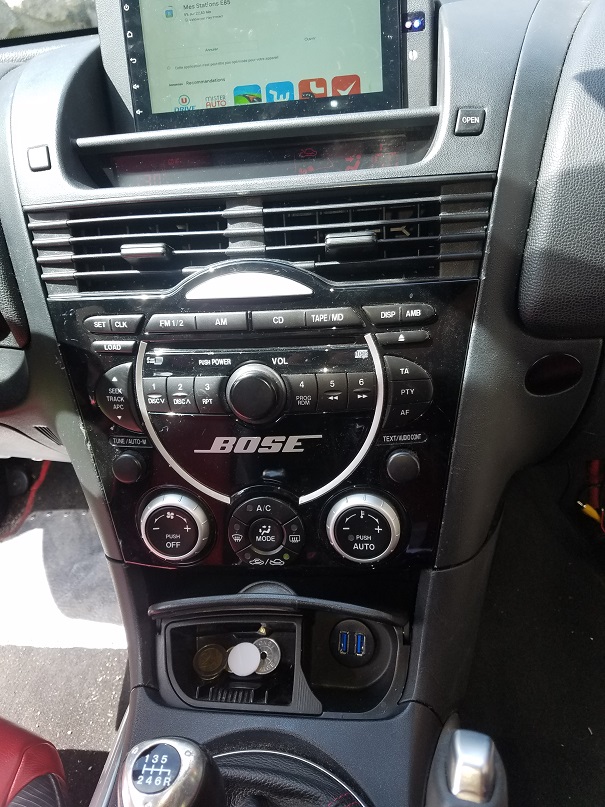

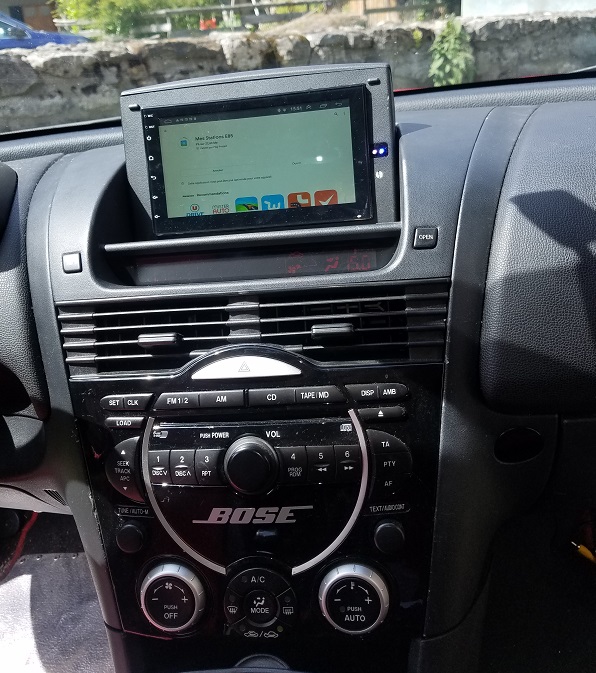

Adapatation 2din dans dessus GPS

Vous êtes nouveau ? Venez vous présenter
Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Il faudra certainement raccourcir les prises GPS et Antenne , Pas trop d'inquiétude mis Dremel va encore servir ((tronçonnage des cannons).

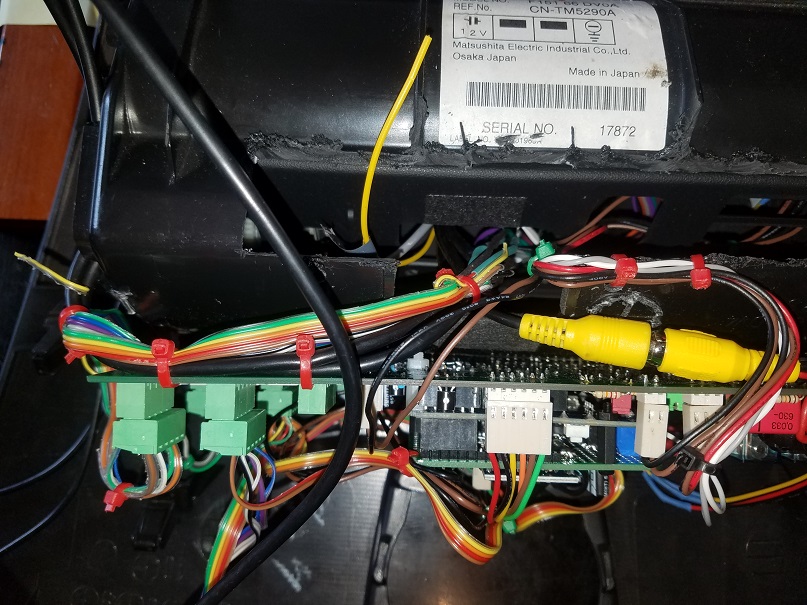

bien sur avant fixation définitive dns le volet de la carte CPU du 2 DIN


Avatar de l’utilisateur
pepitois
Messages : 259
Inscription : 09 mars 2010, 11:03 AM
Localisation : 77 meaux

Re: Adapatation 2din dans dessus GPS

Message par pepitois »

Super :clap:

Il ne faut pas avoir peur des chevaux sous le capot mais de l'âne derrière le volant.


Avatar de l’utilisateur
MarneusCalgar
Messages : 60
Inscription : 30 avr. 2013, 19:33 PM
Localisation : Illzach - Alsace

Re: Adapatation 2din dans dessus GPS

Message par MarneusCalgar »

Salut !

Je suis bien intéressé par ton montage, étant en pleine installation d'un CarPC à base de Intel NUC et d'écran tactile en lieu et place de celui d'origine dans la casquette !

RoXy 2.0


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Bonjour,
je donne quelques news, ca va bien.
Juste que je suis un peu juste en temps disponible et comme cela ne presse par pour moi je prends le temps de faire bien.
En plus clair c'est pas dans mes priorité de ma todo list mais dans le back ground du temps disponible.
j'ai un avancé c'est vraiment nickel. ne me reste qu'a "assembler" le tout et le mettre en place .

A+ :salut:


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Hello,

Ce soir en rentrant avec la RX_ sous une pluie battante je me suis posé quelques question sur ce montage.
Pas question de remettre en cause le coté GPS audio ca c'est OK.
Mais je me suis dit que le CPU (Arduino nano) était très peu exploité et que nous avions encore de la reserve (Pinout et plein de ressources memoire).
Il m'est venu l'idée de compléter son job en ajoutant les fonctionnalités ci après, sous reserve bien sur que cela soiot faisable sur la RX8. je vais regarder.
A) Contrôle des essuies glaces selon l'humidité / pluie sur le PB , la sonde existe chez arduino...
B) Contrôle automatique de allumage des feux des feux , la sonde existe chez arduino...
c) amélioration du rétroéclairage tableau de bord (du blanc vers le rouge) couleur intensité...avec pourquoi pas selon la luminisoté ambiante de ci dessus.
Tout cela ne compliquerai pas le code .
et la RX8 serait équipée comme toute voiture moderne.
Je vais regarder...
Bien sur si c'est Ok je vais refaire un CI (Board) adapté et mieux organisé pour le GPS je vais certainement faire plusieures platines plus simple a intégrer.

A=


Avatar de l’utilisateur
Jiisan
Messages : 363
Inscription : 18 mai 2018, 19:52 PM
Localisation : Ille et Vilaine

Re: Adapatation 2din dans dessus GPS

Message par Jiisan »

PRUFFIN a écrit :
23 oct. 2020, 19:36 PM

Hello,

Ce soir en rentrant avec la RX_ sous une pluie battante je me suis posé quelques question sur ce montage.
Pas question de remettre en cause le coté GPS audio ca c'est OK.
Mais je me suis dit que le CPU (Arduino nano) était très peu exploité et que nous avions encore de la reserve (Pinout et plein de ressources memoire).
Il m'est venu l'idée de compléter son job en ajoutant les fonctionnalités ci après, sous reserve bien sur que cela soiot faisable sur la RX8. je vais regarder.
A) Contrôle des essuies glaces selon l'humidité / pluie sur le PB , la sonde existe chez arduino...
B) Contrôle automatique de allumage des feux des feux , la sonde existe chez arduino...
c) amélioration du rétroéclairage tableau de bord (du blanc vers le rouge) couleur intensité...avec pourquoi pas selon la luminisoté ambiante de ci dessus.
Tout cela ne compliquerai pas le code .
et la RX8 serait équipée comme toute voiture moderne.
Je vais regarder...
Bien sur si c'est Ok je vais refaire un CI (Board) adapté et mieux organisé pour le GPS je vais certainement faire plusieures platines plus simple a intégrer.

A=

Tout cela augure du bon :D


Pierro04
Messages : 73
Inscription : 28 mars 2020, 02:32 AM

Re: Adapatation 2din dans dessus GPS

Message par Pierro04 »

Sa avance vivement résultat final


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Hello,
Je suis sur l'étude des schémas électriques pour voir les essuies glaces, éclairage etc...
Coté temporisation essuie glaces çà ce complique un poil le temporisateur est embarqué - intégré dans le commodo! du coup difficile de le shunter
Donc pour l'instant je pense mettre l'automatique sur mesure de pluie en série sur la basse vitesse. Avantage en LO et INT il cadencerait suivant l'état du d'humidité du pare brise. Si le pare brise est sec il arrêterait le cadencement autant en temporisé qu'en basse vitesse. En temporisé il pondererait selon l'humidité. ça me parait pas mal...
Pour l'éclairage automatique ça devrait être assez simple il faut commuter le relais des lumières
Pour le retro éclairage tableau de bord encore en étude mais certainement complexe sans toutefois être impossible.
Une autre fonction me tente récupérer la communication de l'afficheur pour envoyer d'autre messages
A+


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Bon pour le capteur de pluie plusieurs options:
-totalement maison optique ou résistance ou capacitif ca me tente mais pas mal de boulot pour avoir un super résultat.
-Récupérer un capteur (optique) de rétroviseur intérieur d'une voiture existante pour l'adapter, mais beaucoup sont avec Bus Lin ou Can. Résulltat ok mais adaptation complexe...
On va réfléchir


Avatar de l’utilisateur
Jiisan
Messages : 363
Inscription : 18 mai 2018, 19:52 PM
Localisation : Ille et Vilaine

Re: Adapatation 2din dans dessus GPS

Message par Jiisan »

Arrête PRUFFIN tu me fais rêver pour Noël :D :fou:


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Bon résultat des premières investigations.
Allumage des phares c'est simple 1 relais 2RT pour commuter les relais des feux ( TNS tail) et phares (Headlight) de la RX ( pages 40 et suivantes du volume 13 doc technique). Pour la détection pas compliqué, une cellule photo sur une entrée analogique de l'arduino et le tout est joué, quelques lignes de programmation pour lire est commuter selon un seuil...
Temporisation essuie glace pas complexe non plus pour le branchement hormis que impossible de supprimer le cadencé d'origine puisque intégré dans le commodo. donc on va se mettre en série sur la petite vitesse du moteur d'essuie glace (connecteur X05 , fil L/W) page 38. Pour cela un relai 1 RT qui est ferme si pare brise humide et ouvert si pare brise sec. La ou cela ce complique c'est la détection physique de la pluie...pour le code idem a l'allumage rien de méchant...
Sur le proto nous avons encore suffisamment de ports E/S dispo pour cela.

Pour le reste on regarde.

A+


Avatar de l’utilisateur
PRUFFIN
Messages : 72
Inscription : 12 mars 2019, 17:40 PM

Re: Adapatation 2din dans dessus GPS

Message par PRUFFIN »

Pour l'afficheur sur le forum US et Github il y a pas mal de doc on devrait pourvoir l'intercepter at ajouter nos messages et autres et si vraiment top pour quoi pas une petite liaison avec le 2din.... :lol: :redcard: Tout trouver la doc complète de l'afficheur et du protocole des primitives

Par contre certainement changement d'Arduino (CPU) car pour piloter l'afficheur il faudra des pinoches en plus et des ressources processeurs.

Oups voir sur l'afficheur Open / Close / Gps On ca va flasher.

Bon il me faut trouver sur ebay/LBC un afficheur pour les tests...

Dans la foulée un petit coup d'oeil pour attraper le CAN bus - odb et .....
